电动保温调节阀

一、电动保温调节阀产品概述

本公司的夹套电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。

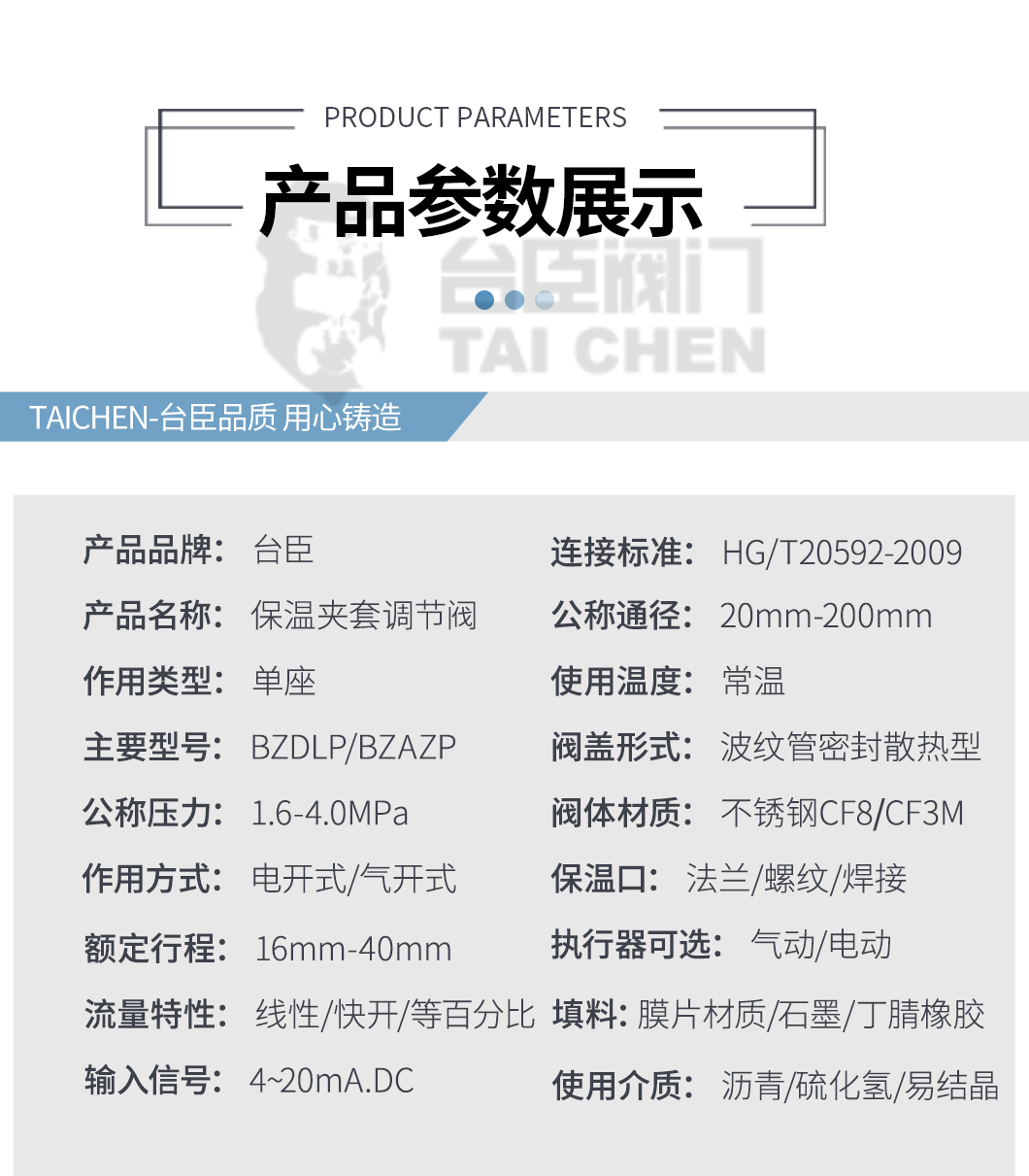

技术参数

阀体

阀体形式：直通铸造球型阀

公称通径：DN25 ～300mm

公称压力：PN1.6 、 2.5 、 4.0 、 6.4

法兰标准：GB/T9113 、 JB/T79

连接形式：法兰 (FF RF RTJ) 、焊接 (SW BW)

阀盖形式：保温型-29～+425℃

压盖型式：螺栓压紧式

密封填料：金属石墨缠绕垫片、柔性石墨、碳纤维填料

阀内件

阀芯形式：单座、笼式、套筒型阀芯

流量特性：线性、等比

执行机构

执行器型号：KYB 系列、 KLOP 系列

电源电压： 220V/50Hz 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC

防护等级：相当 IP55 、隔爆标志： ExdⅡBT4 、手操功能：手柄

环境温度： -25 ～ + 70℃ 、环境湿度： ≤95%

产品应用

保温调节阀具有保温、保冷特性。用于石油、化工、冶金、制药行业。

保温阀门由于采用了蒸气夹套保温，故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，它是重油输送管道的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度，能防止介质结晶。

1、用户提供需订购咨询的阀门产品的参数，以传真或邮件的形式发送到我司，所需参数如下：

a、阀门名称及型号(如：电动调节阀)

b、阀门公称通径DN

c、阀门公称压力Mpa

d、阀门介质温度℃

e、阀门连接方式(螺纹、法兰、对夹等)

f、阀门传动方式(手动、蜗轮、电动、气动等)

g、阀体材质或部件材质(塑料、黄铜、铸铁、碳钢、不锈钢等)

h、阀门设计标准(GB、美标ANSI、德标DIN、日本JIS等)

i、阀门Kv/Cv值(此项针对于调节阀系列)

j、其它未列说明且用户觉得必要的参数

2、我司根据用户提供的参数，选出相对应的阀门产品，并报以惠的及交货周期。

3、经双方一致确认无误的情况下拟定合同文件。

4、货到工地现场安装调试运行后，我司提供相应的服务。
