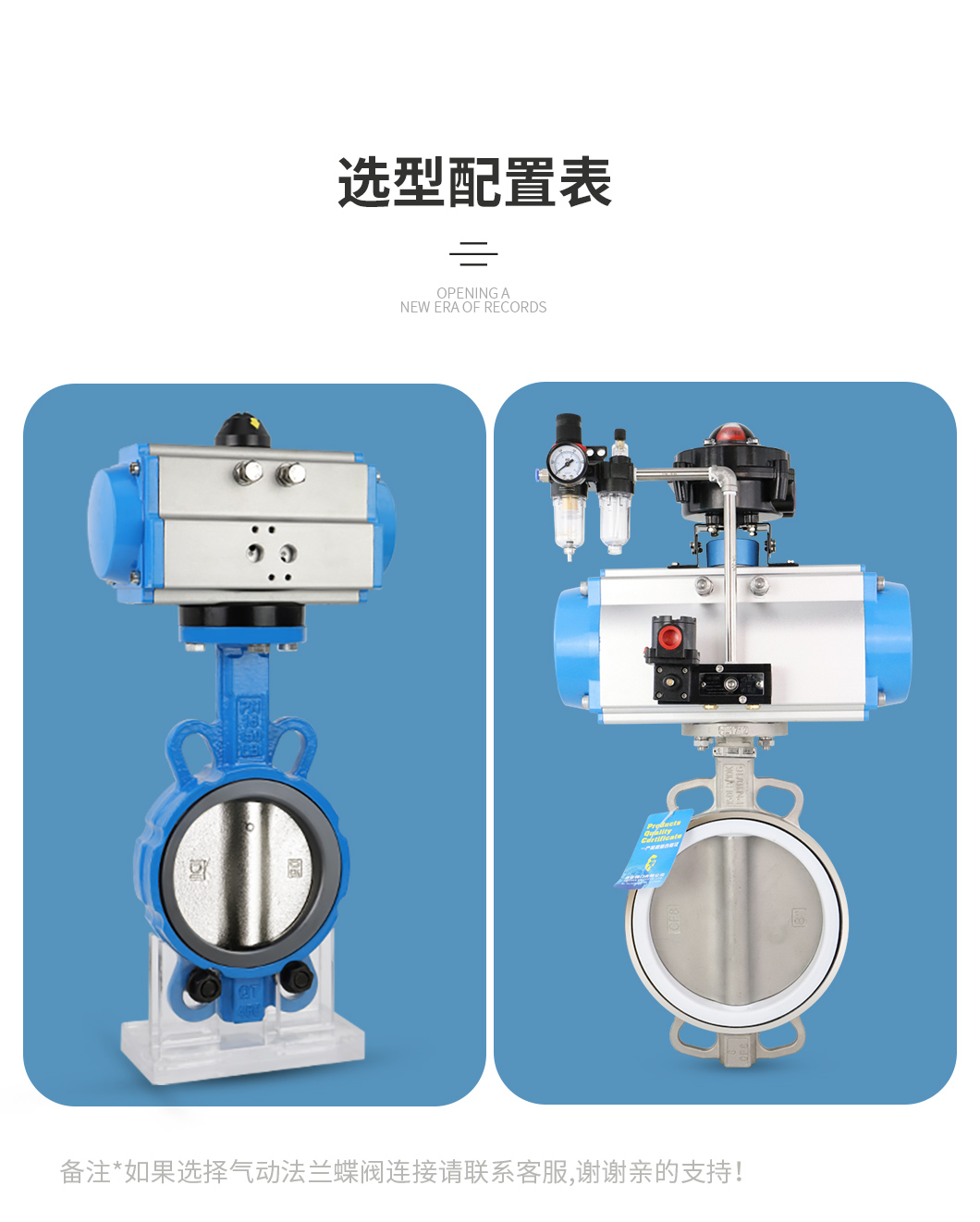

气动对夹蝶阀

• 适用范围广

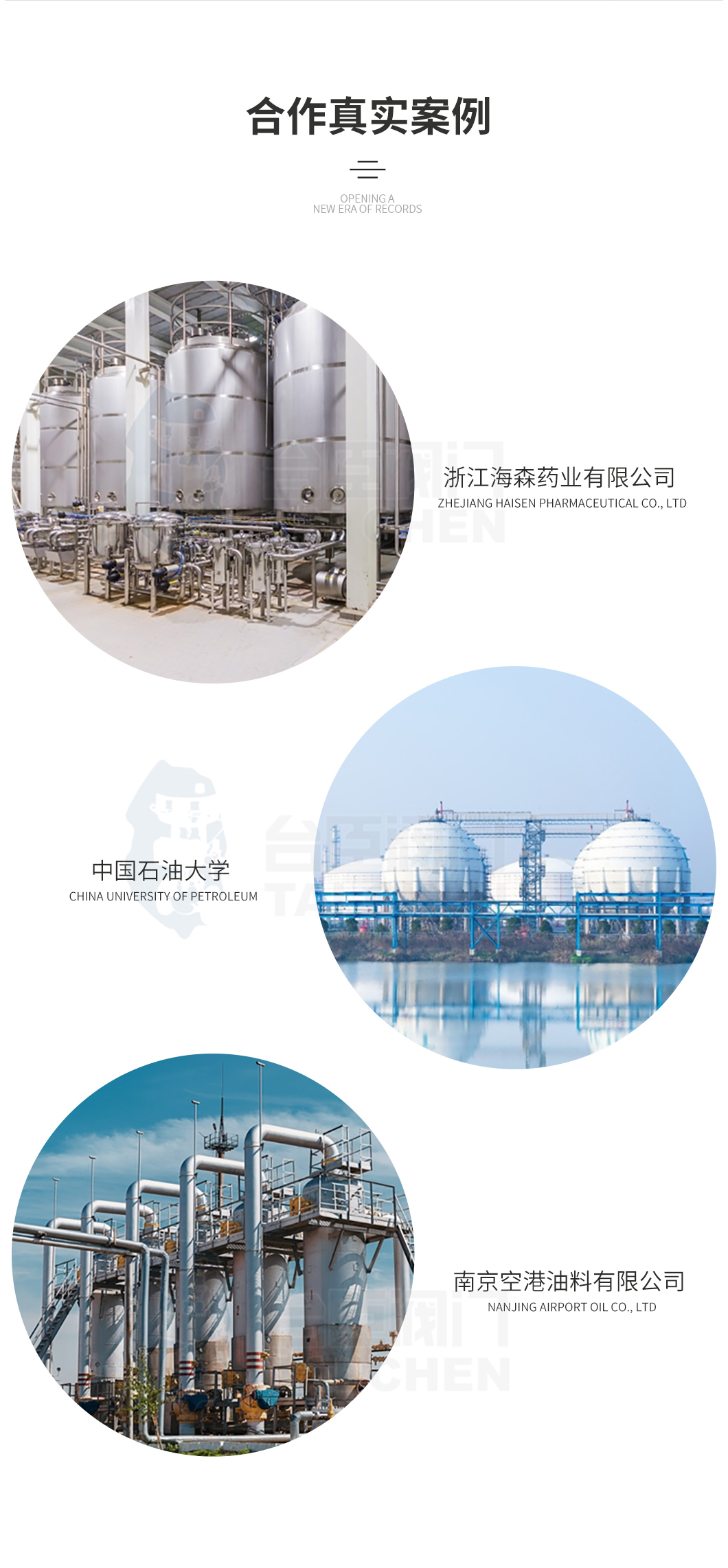

  用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业

• 操作简单

  气动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

• 体积小

  具有体积小，重量轻，性能可靠，配套简单，流通能力大。

• 密封性好

  采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

• 寿命长

  密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

• 可适用多种介质

  整体烤漆，能有效防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

一、产品概述

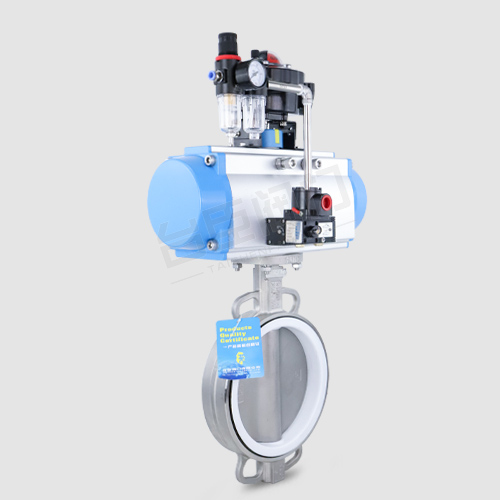

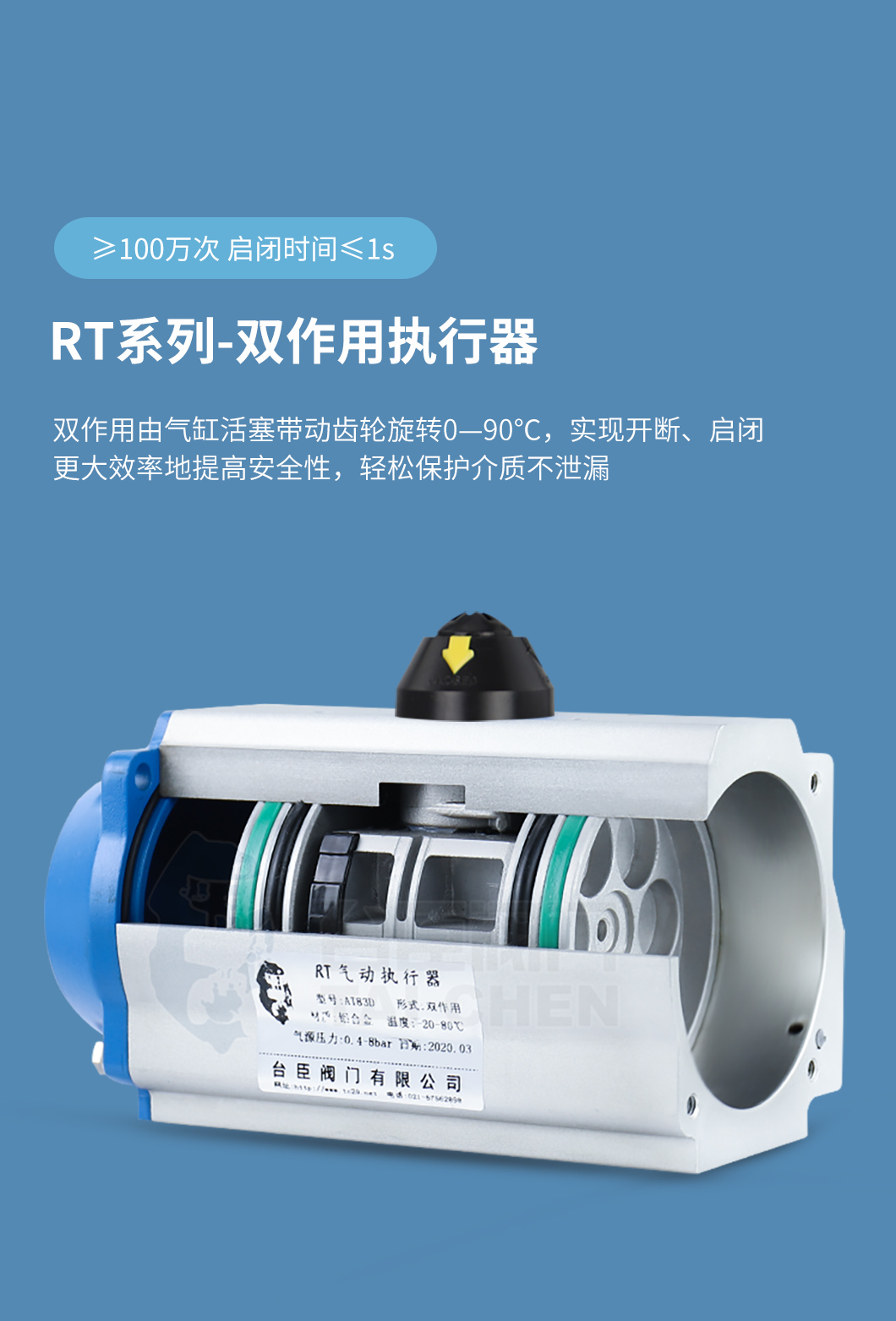

气动对夹蝶阀，蝶阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。

二、气动对夹式蝶阀主要特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、密封件可以更换，密封性能可靠达到双向密封零泄漏。

3、密封材料耐老化、耐腐蚀，使用寿命长等特点。

4、两截式阀杆无销连接，结构简单紧凑，维修方便。

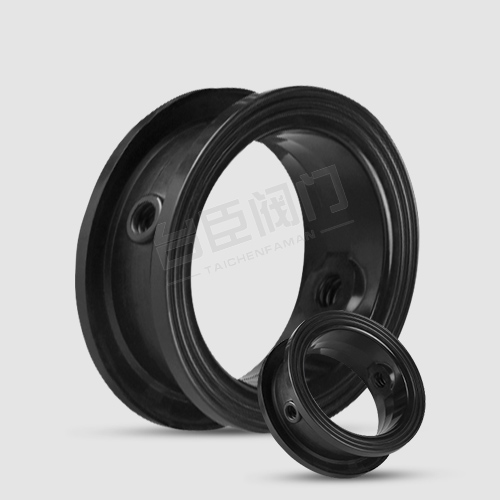

5、阀座密封与靠背一体结构，减少阀座变形量。

6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。

7、可以任何位置安装，维修方便。

三、工作原理

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。

蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动蝶阀全开时有效流通面积较大，启闭迅速省力，蝶阀板旋转90角度即可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，即使在低温情况下也能具有优良的密封性能。
