当前位置:首页>产品中心>球阀>气动球阀-Q611F气动三片式内螺纹球阀

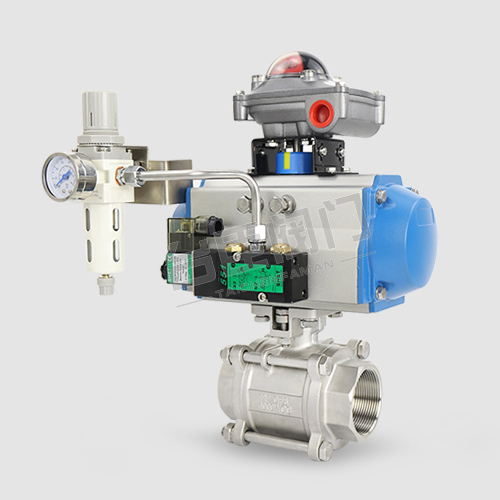

气动三片式内螺纹球阀

¥155~¥1990
品牌厂家:台臣/TAICHEN
产品型号:Q611F
连接方式:内螺纹、法兰、焊接、卡套
公称通径:DN15-DN150
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-40 低温、常温、高温
产品货期:现货,下单付款后当天发货
服务优势:发货速度快,木箱包装,低价销售,7天内无理由退货,厂家直销
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 效率高

    采用单作用执行器、在危险发生时可实现秒关,防止意外反生。

  • 附件自由选

    附件有电磁阀、限位开关、空气减压阀、手动机构,特殊场合可选防爆。

  • 密封性好

    紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  • 操作简单

    操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  • 易维修

    维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 耐腐蚀

    在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

产品详情

Q611F气动三片式球阀产品概述:

Q611F气动三片式球阀分为整体式、两段式及三段式。阀体铸造采用结构合理、造型美观。阀座采用弹性密封结构,密封好,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、氨盐水、中和水等多种介质。


Q611F气动三片式球阀工作原理:

工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。


Q611F气动三片式球阀产品特点:

1、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

2、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。

3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。

4、安装简便,能以任意方向安装于管道中的任意部位。

Q611F气动螺纹球阀解剖图

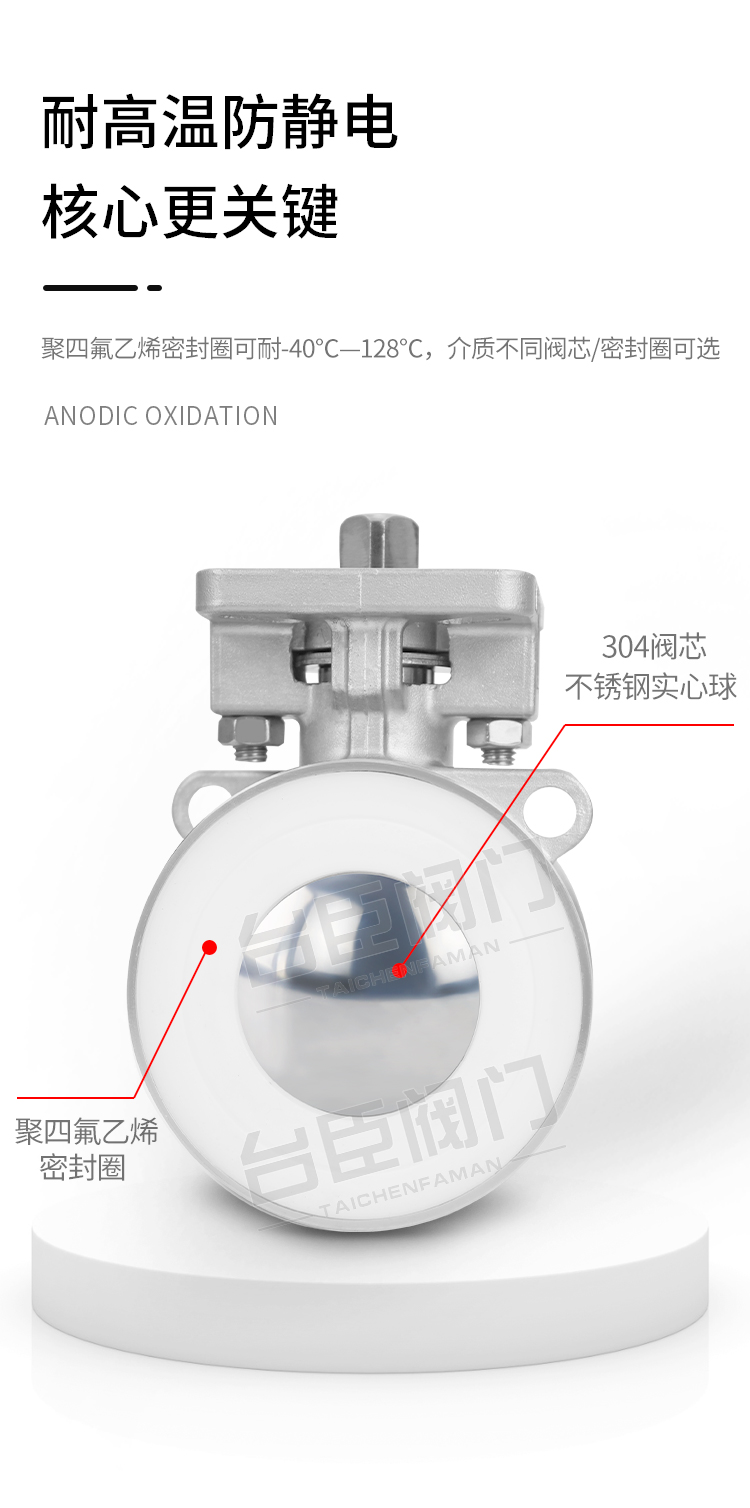

Q611F气动螺纹球阀阀体

Q611F气动螺纹球阀适用场景

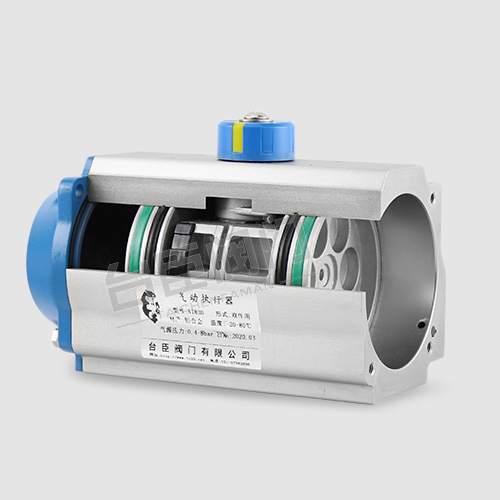

Q611F气动螺纹球阀解剖图

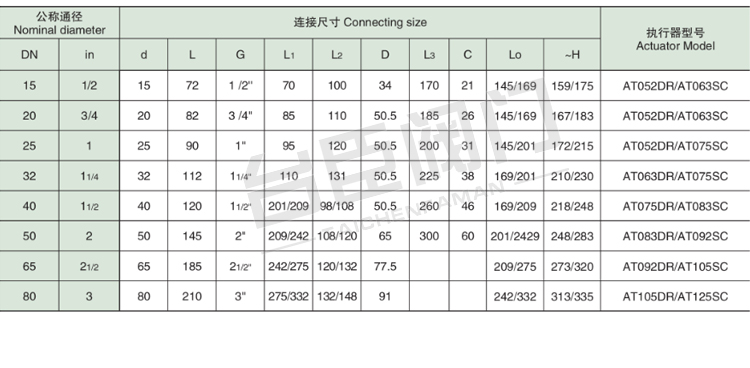

Q611F气动螺纹球阀参数

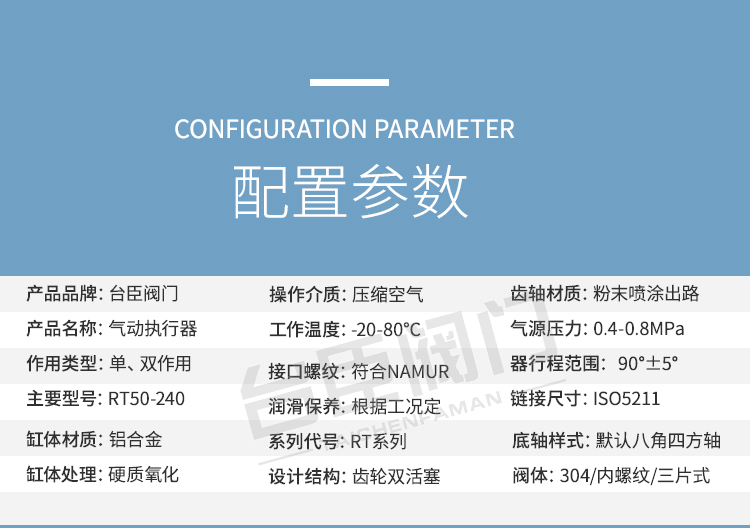

Q611F气动螺纹球阀参数
