当前位置:首页>产品中心>球阀>气动球阀-Q641F气动法兰球阀

气动法兰球阀

¥235~¥2155
品牌厂家:台臣/TAICHEN
产品型号:Q641F
连接方式:法兰、螺纹、焊接、卡套
公称通径:DN15-DN150
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-40 低温、常温、高温
产品货期:现货,下单付款后当天发货
服务优势:发货速度快,木箱包装,低价销售,7天内无理由退货,厂家直销
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 性价比高

    台臣专业生产气动球阀十余年、质量好、发货速度快、价格合理。

  • 物超所值

    黄金的品质、白菜的价格、质保三年、物美价廉。

  • 密封性好

    台臣牌球阀采用大金密封圈,耐磨、耐压、耐温更好,更高温度可选硬密封。

  • 变通能力强

    变通连接可变成法兰或者螺纹、变动执行器可变成气动开关阀或者气动切断阀。

  • 易维修

    维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  • 耐腐蚀

    在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

产品详情

Q641F气动法兰球阀概述:

Q641F气动法兰球阀是由双作用或单作用气动活塞式执行器和浮动球阀组成。执行器上亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。台臣阀门气动不锈钢球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,以实现全开、全闭的动作。气动执行器相配,造型美观、拆装快捷,操作灵活,性能卓越,配套简单,流通能力大。手轮机构底面和阀门连接,支架面与气缸连接,阀轴与蜗轮内孔配合穿过,阀轴端四方与气缸方孔配合。(工作过程:气动时,气缸带动阀轴、蜗轮同转。手动时,蜗杆与蜗轮齿合,带动阀轴转动,气缸活塞随时。)转动手柄在合上蜗杆时,会出现顶齿现象,需转动手轮一个角度即可合上。操作手柄转动到位时,限位橡胶螺母需旋紧。旋出限位橡胶螺母,手柄位于合位置,手动操作,此时不能气动。转动手柄至离,蜗轮、蜗杆脱开,实现气动。旋出限位橡胶螺母,手柄位于离位置,气动切换手动。旋出限位橡胶螺母,手柄到合位置,可能会出现顶齿现象,需来回转动手柄,以确保蜗轮、蜗杆正确齿合。

Q641F气动不锈钢球阀的工作原理是靠旋转阀来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。


Q641F气动法兰球阀附件的选项

根据不同控制和要求可选择下列附件:

切断型附件:ASCO、金子、诺冠电磁阀。

调节型附件:西门子、山武、ABB等定位器

气源处理附件:SMC、费斯托、亚德客气源处理三联件。

手动机构:HVSD手操机构


Q641F气动法兰球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598

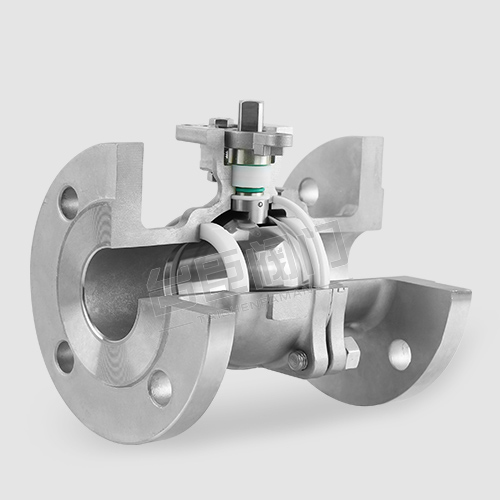

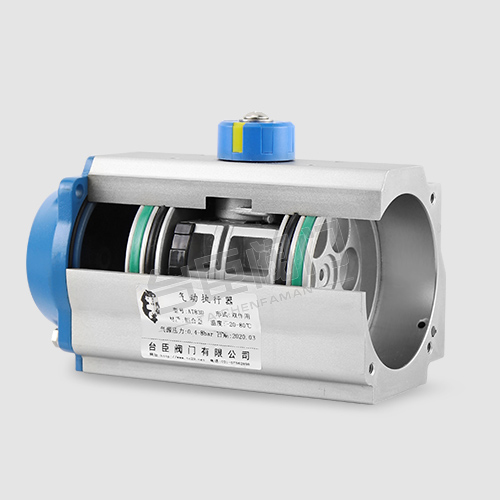

Q641F气动法兰球阀解剖图

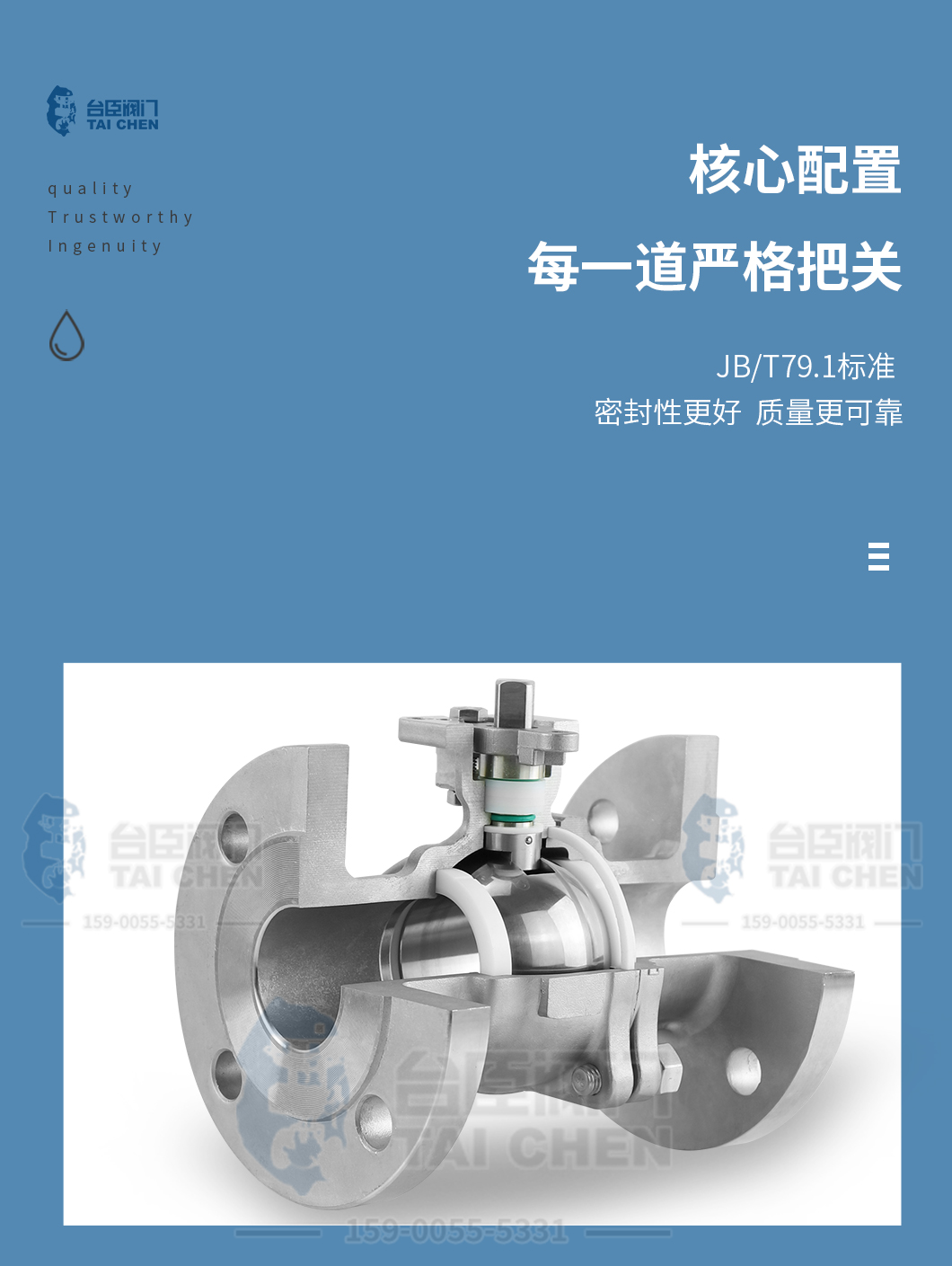

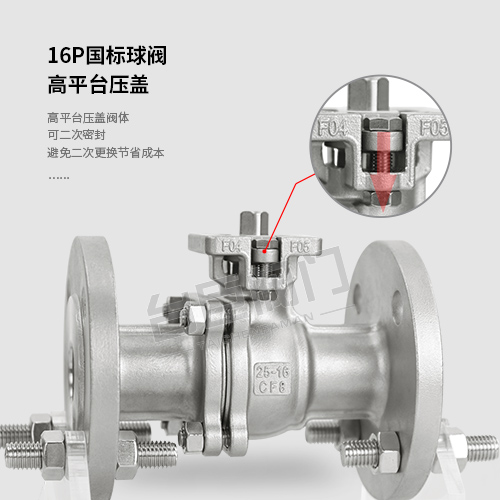

Q641F气动法兰球阀阀体介绍

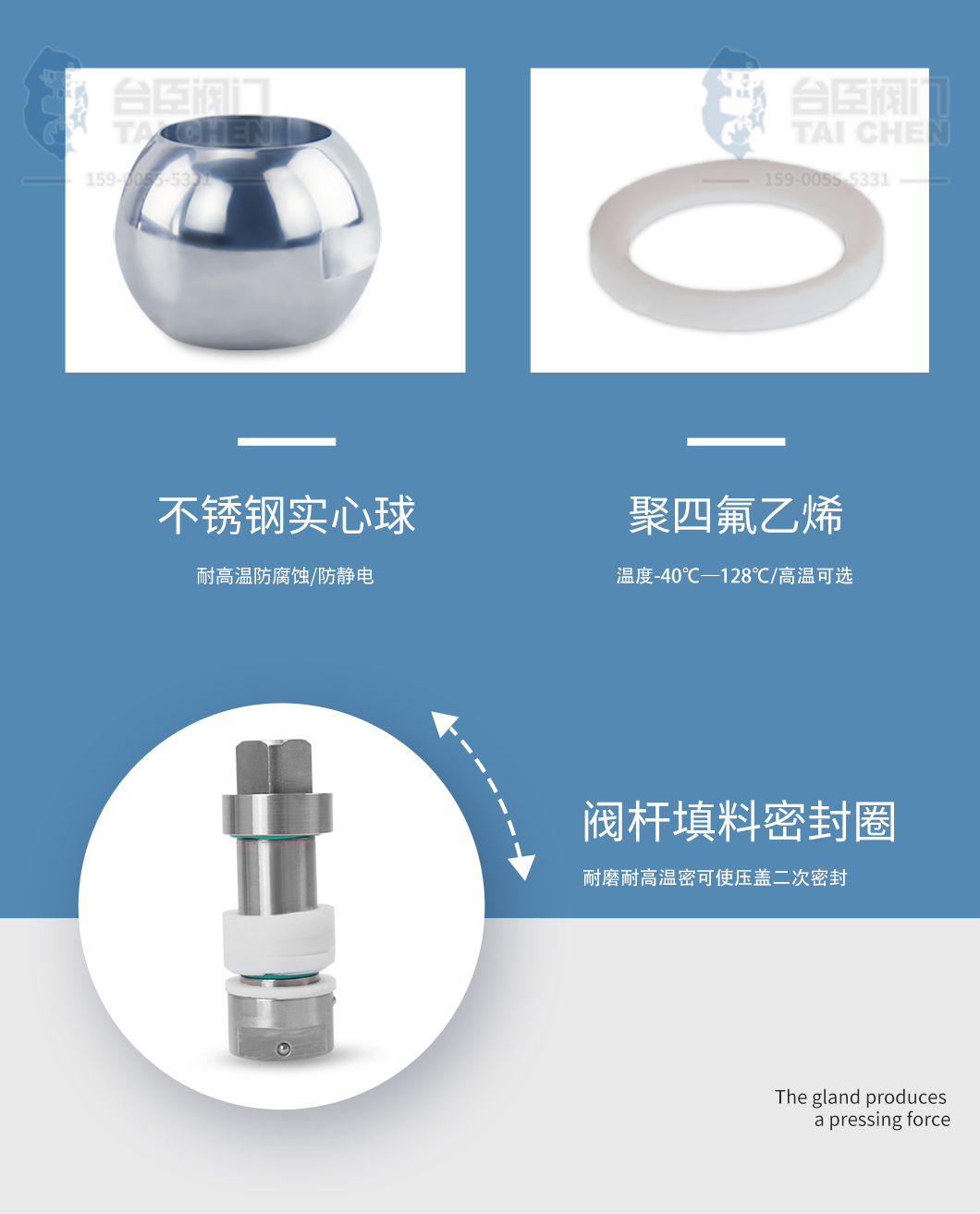

Q641F气动法兰球阀阀体部件

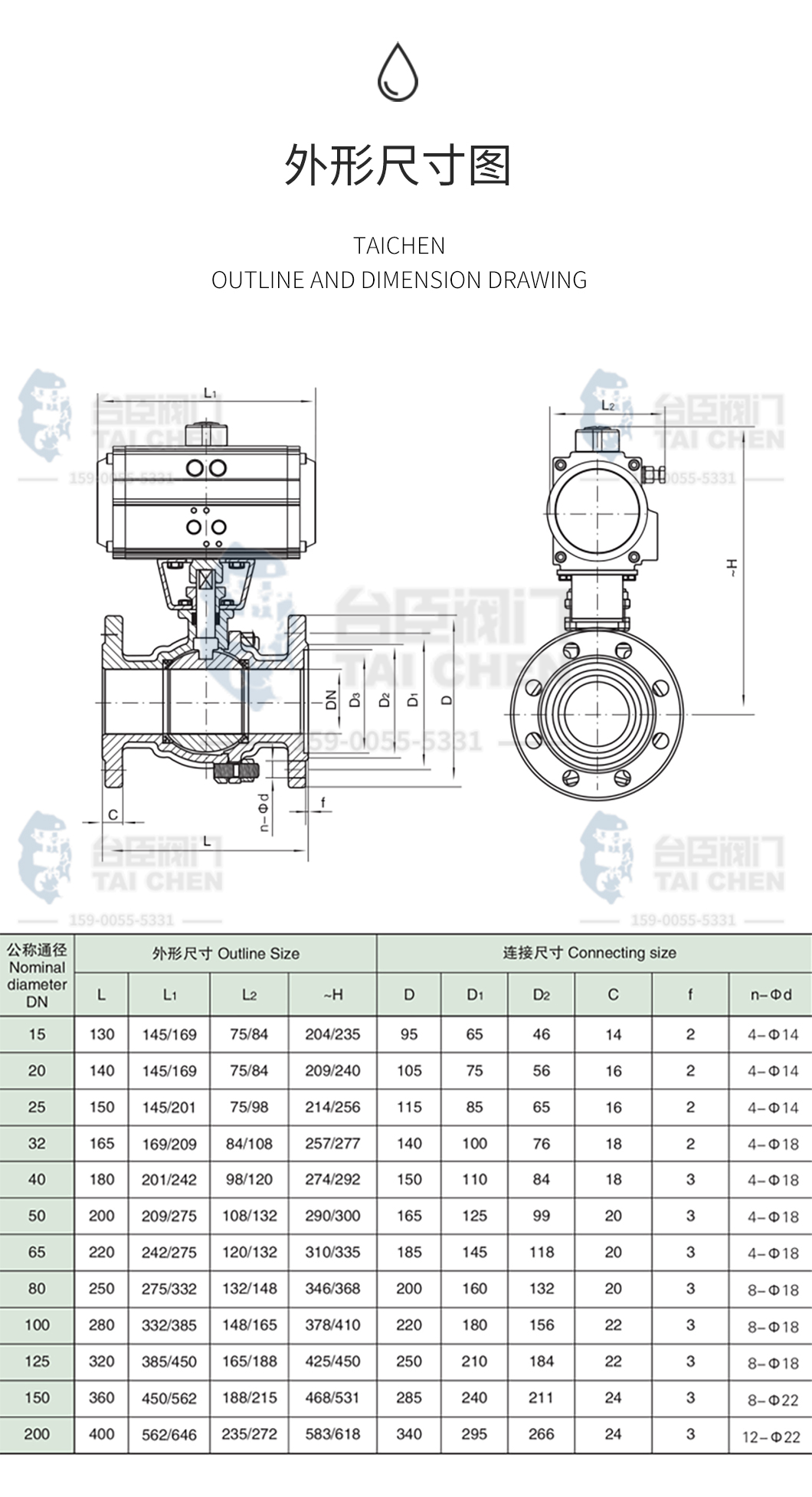

Q641F气动法兰球阀尺寸图

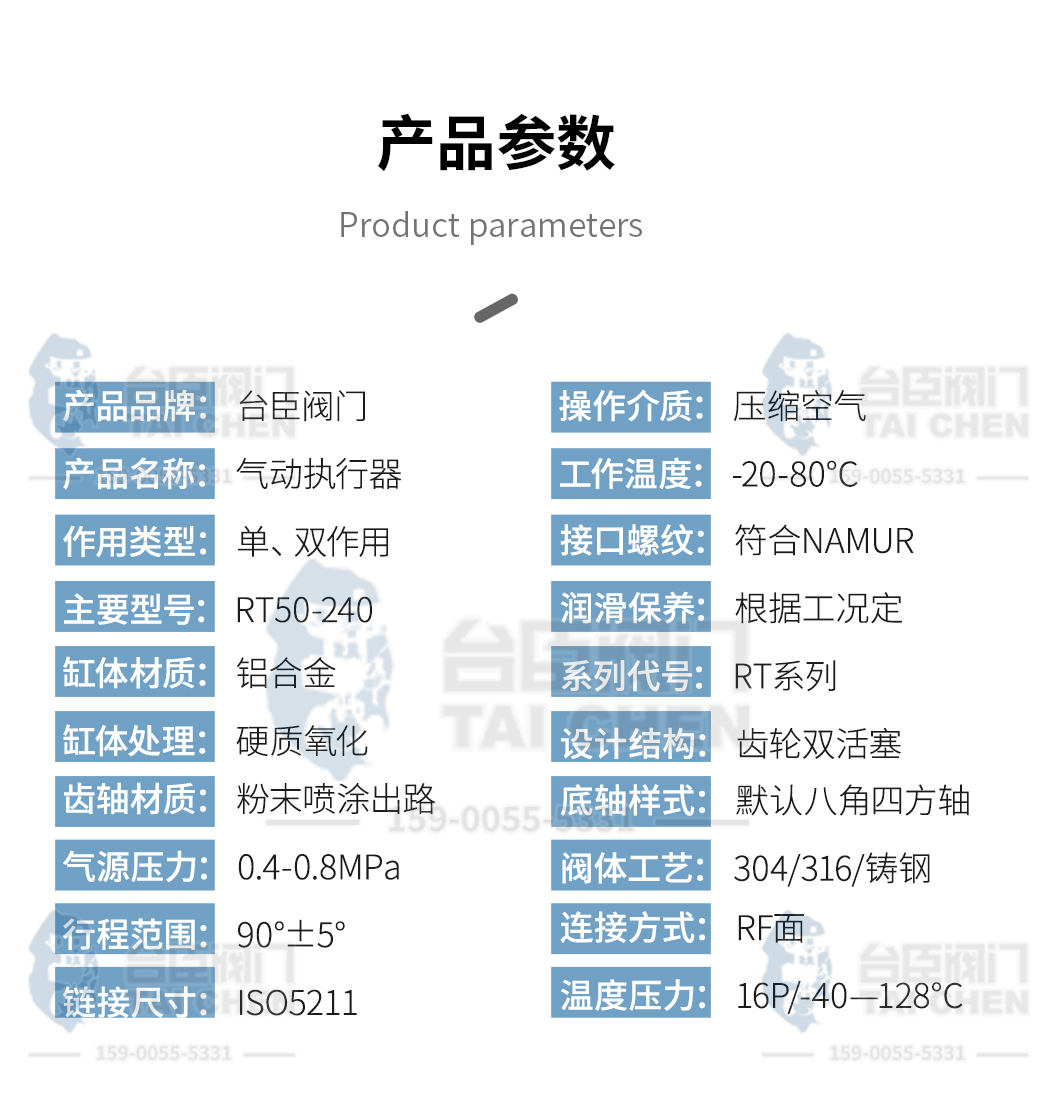

Q641F气动法兰球阀产品参数

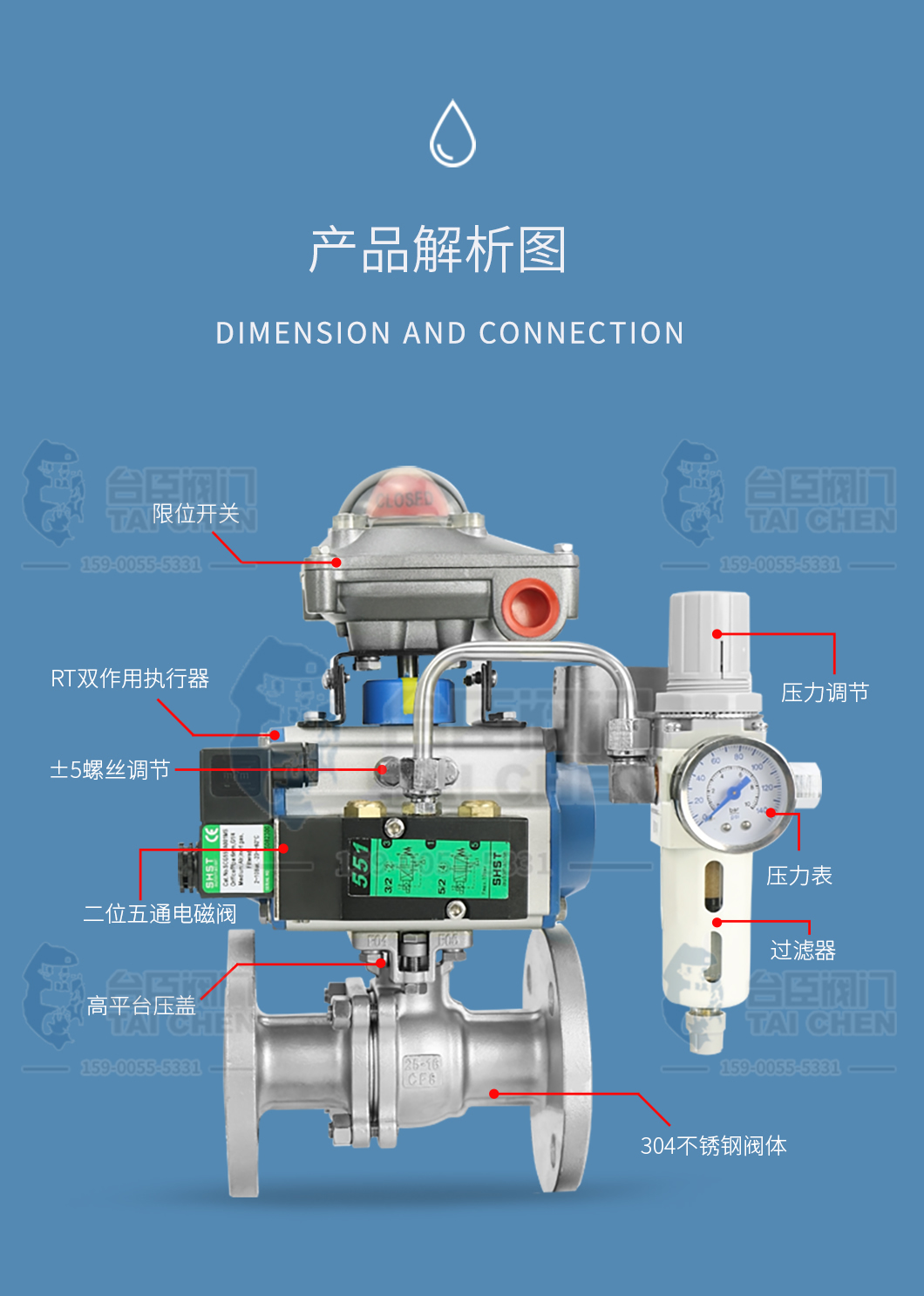

Q641F气动法兰球阀产品图
