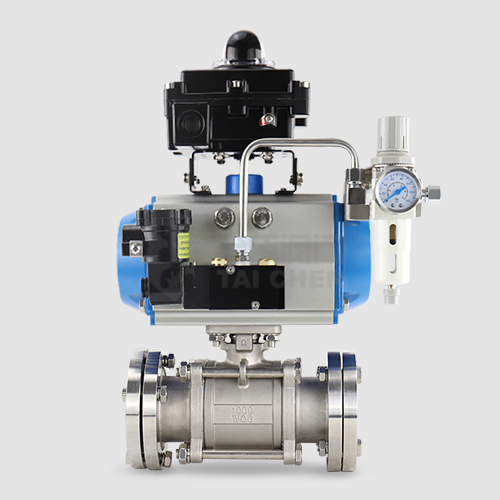

气动真空球阀

1、阀门为直通式，靠球面密封，可在高真空状态下使用，也能应用于低压的系统中，达到正负压同用的优点。

2、耐高温、耐磨、耐油、耐腐蚀、使用寿命长。

3、气动真空球阀利用起源压力来控制阀门，驱动力拒小，可在短时间内启闭，还具有连线简单，结构紧凑，动作稳定。

4、可在任意位置安装，并且有多种连接方式，能够满足各种复杂情况。

5、气动真空球阀结构简单/密封性好，选用不同材质及作用形似可对应使用于各种不同的工况状态。

6、气动真空球阀广泛应用于光伏，，乳制品，酒业，生物工程，食品及化工领域。

【简单介绍】

GUQ型气动真空压力球阀适用于各种轻重工业及楼宇管道。品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体

【详细说明】

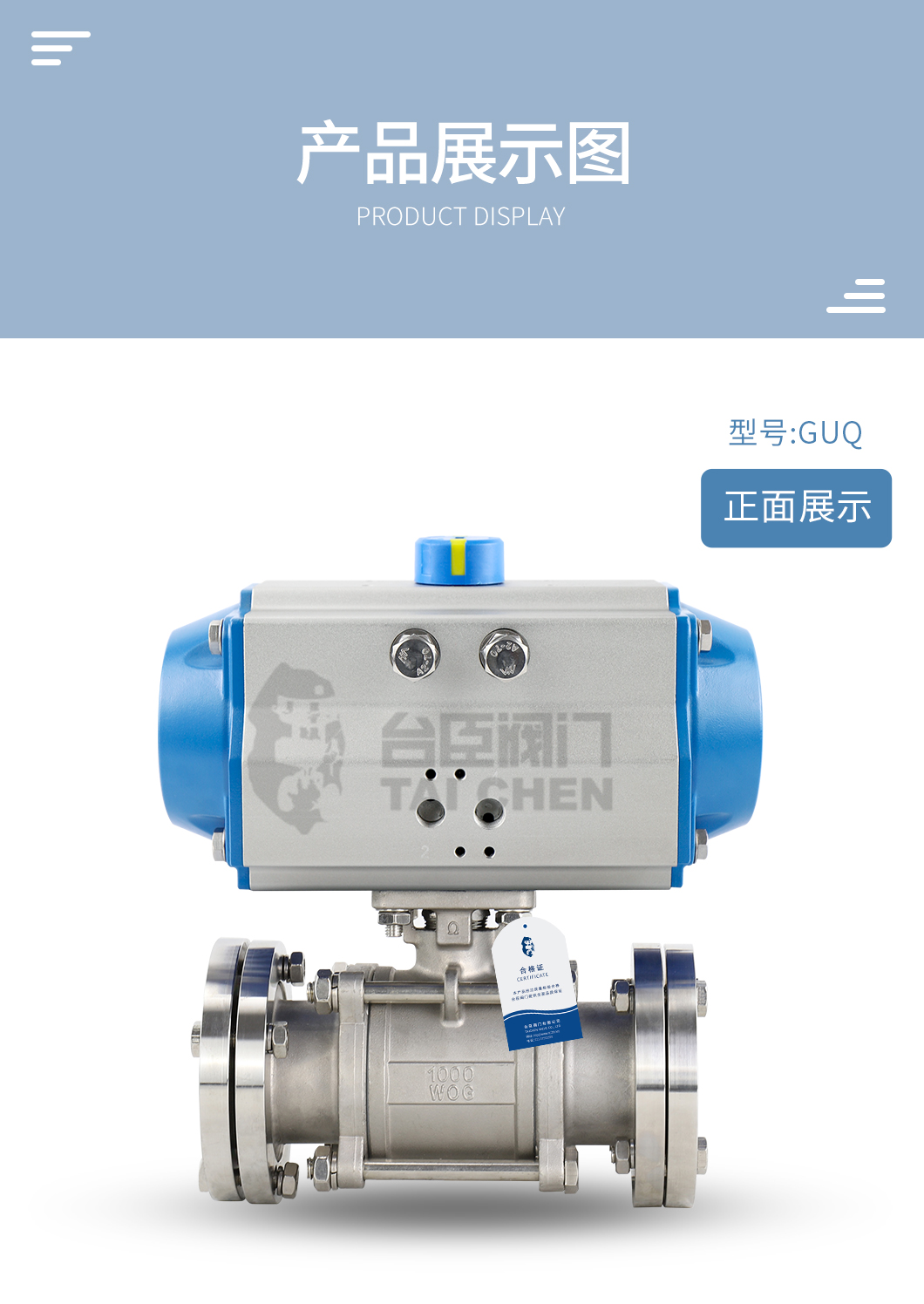

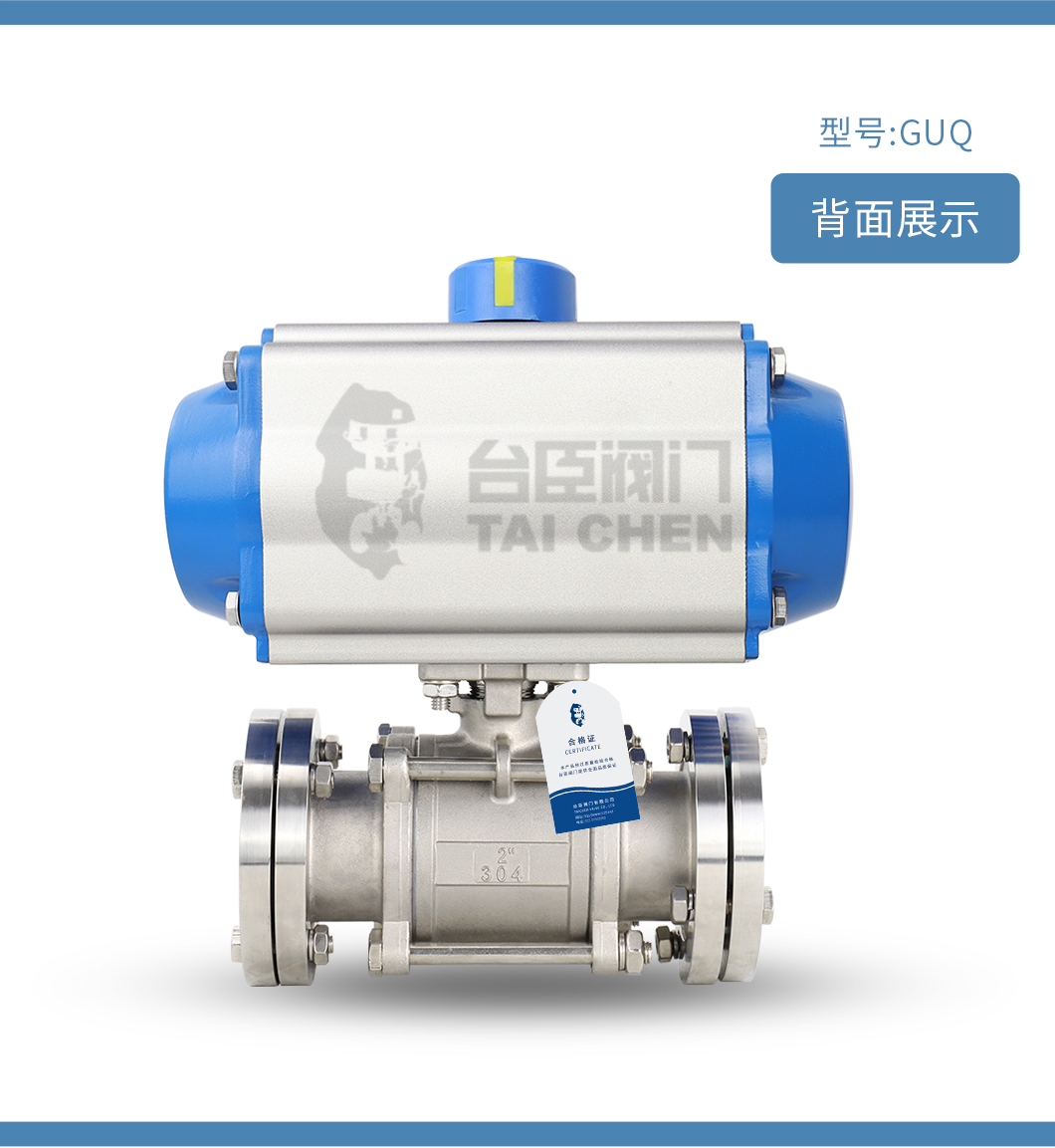

GUQ型气动真空压力球阀产品说明

『GUQ气动真空球阀』适用于各种轻重工业及楼宇管道。上海台臣阀门品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

GUQ型气动真空压力球阀特点：

（1）流体阻力小，全通径的球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

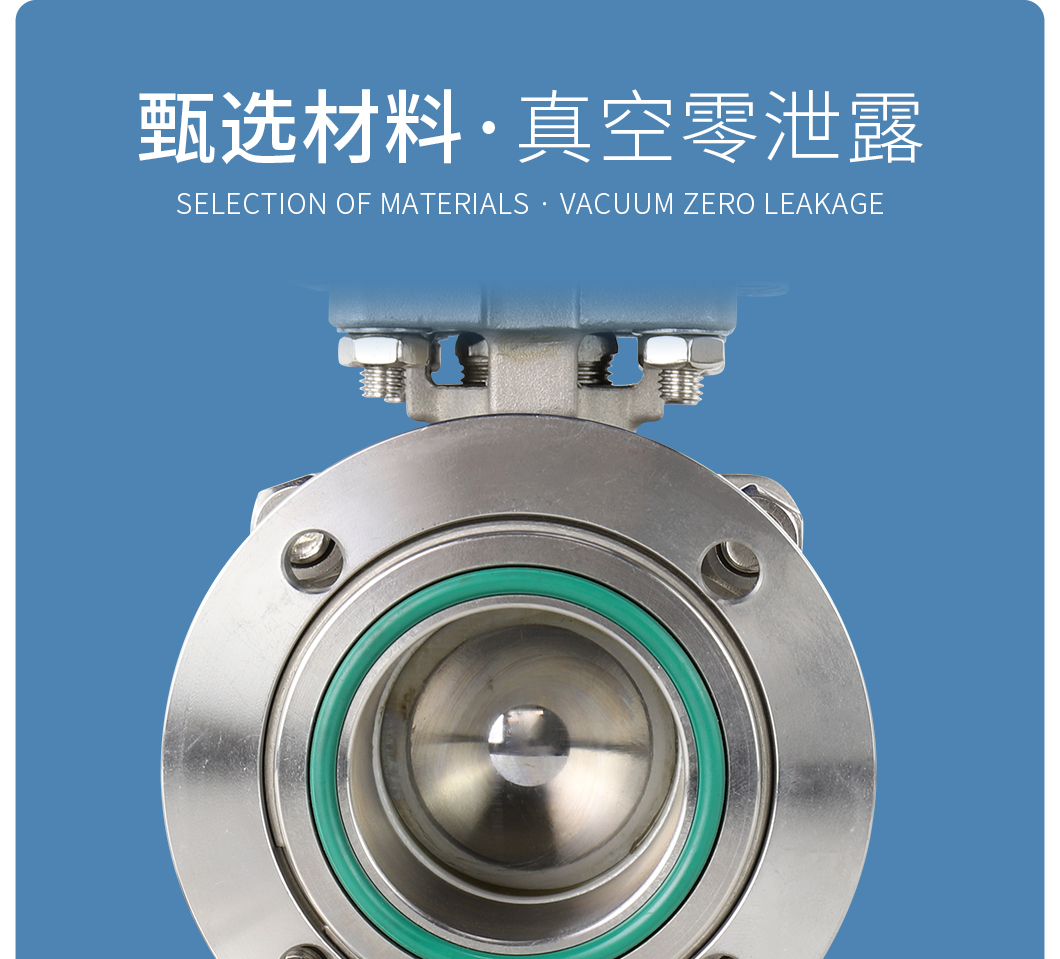

（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

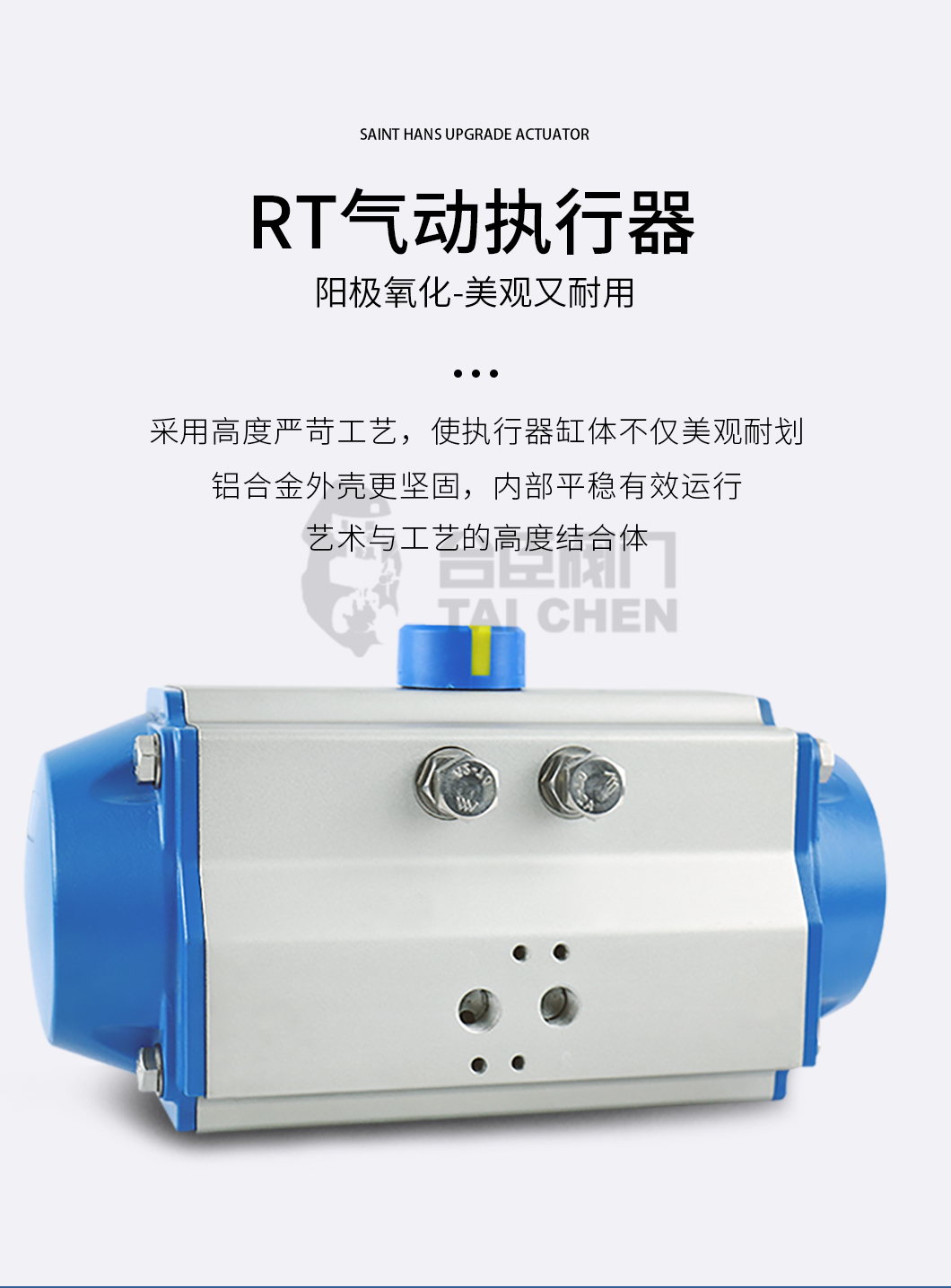

GUQ-LF型系列气动开关型高真空球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。适用的工作介质为带酸、碱性的气体或液体

GUQ型特点

标准化、模块化设计，易于更换及维修；

便于清洁的设计；

气动开关型高真空球阀采用节能设计，体积小。

GUQ型主要性能指标：

适用范围：1×10-6Pa～1.2×105Pa

1×10-5Pa～1.2×105Pa（氟胶圈密封）

打开时的压差：≤1.2×105 Pa任意方向

阀体和阀座漏率：≤1.3×10-7Pa·L·s-1

建议首次维修前循环次数：200，000次

阀体烘烤温度：≤150℃

安装位置：任意

阀体、阀盖、阀杆：不锈钢

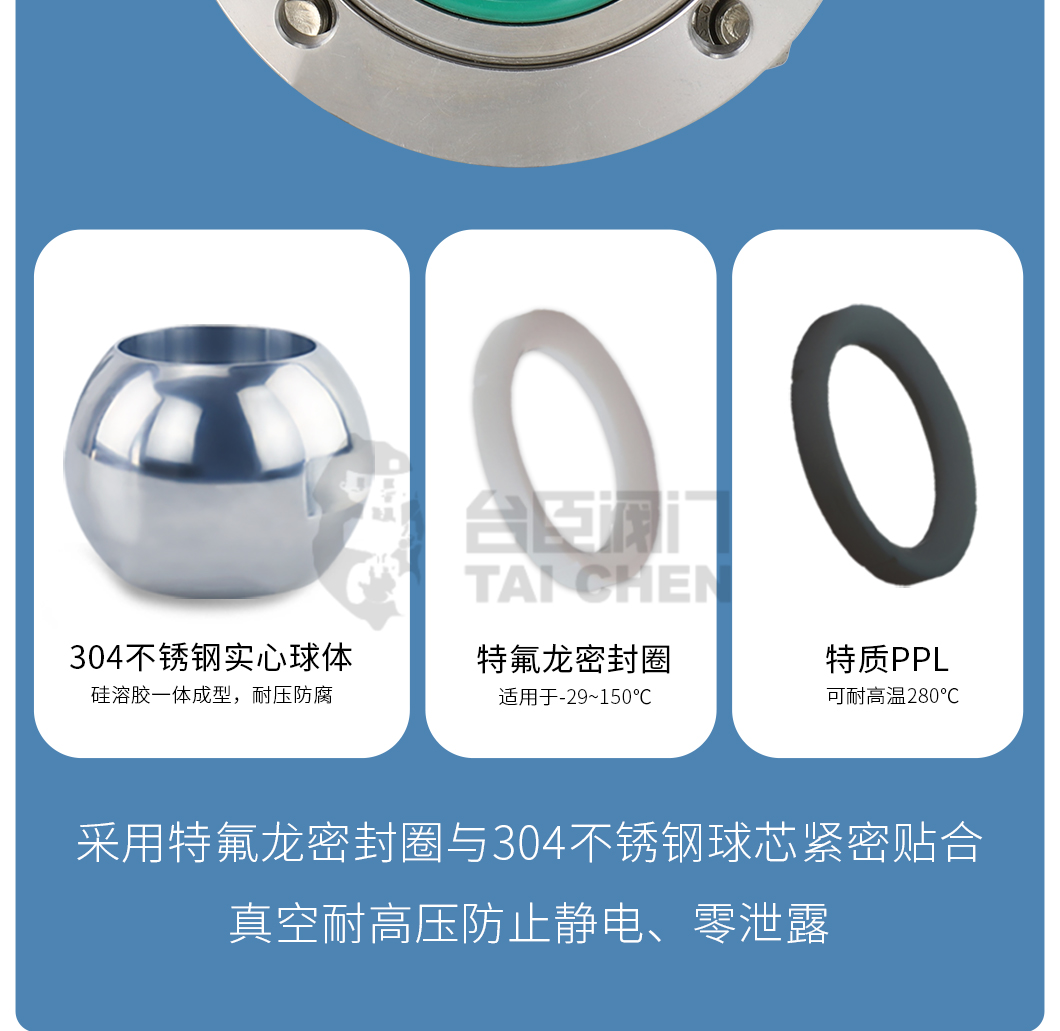

密封件：四氟乙烯、丁橡胶、氟橡胶、PPL

电源：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）

压缩空气（只适用于气动）：0.4～0.7MPa

阀门开启和关闭时间：≤3s

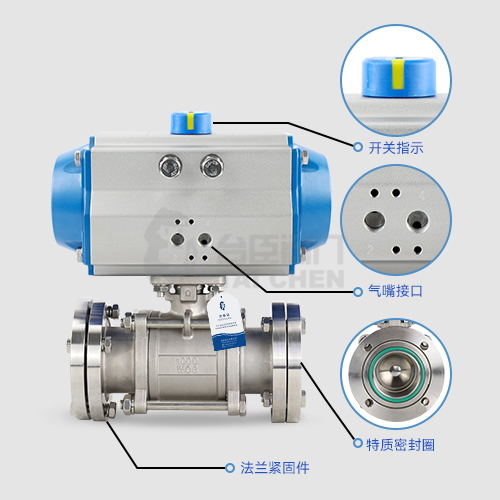

阀门位置指示：带有启闭位置指示开关（磁性开关）

法兰标准 GB4982；GB/T6070

电源电压 标准出厂：AC220V/50Hz

特殊指定：AC110V；DC24V；DC12V等

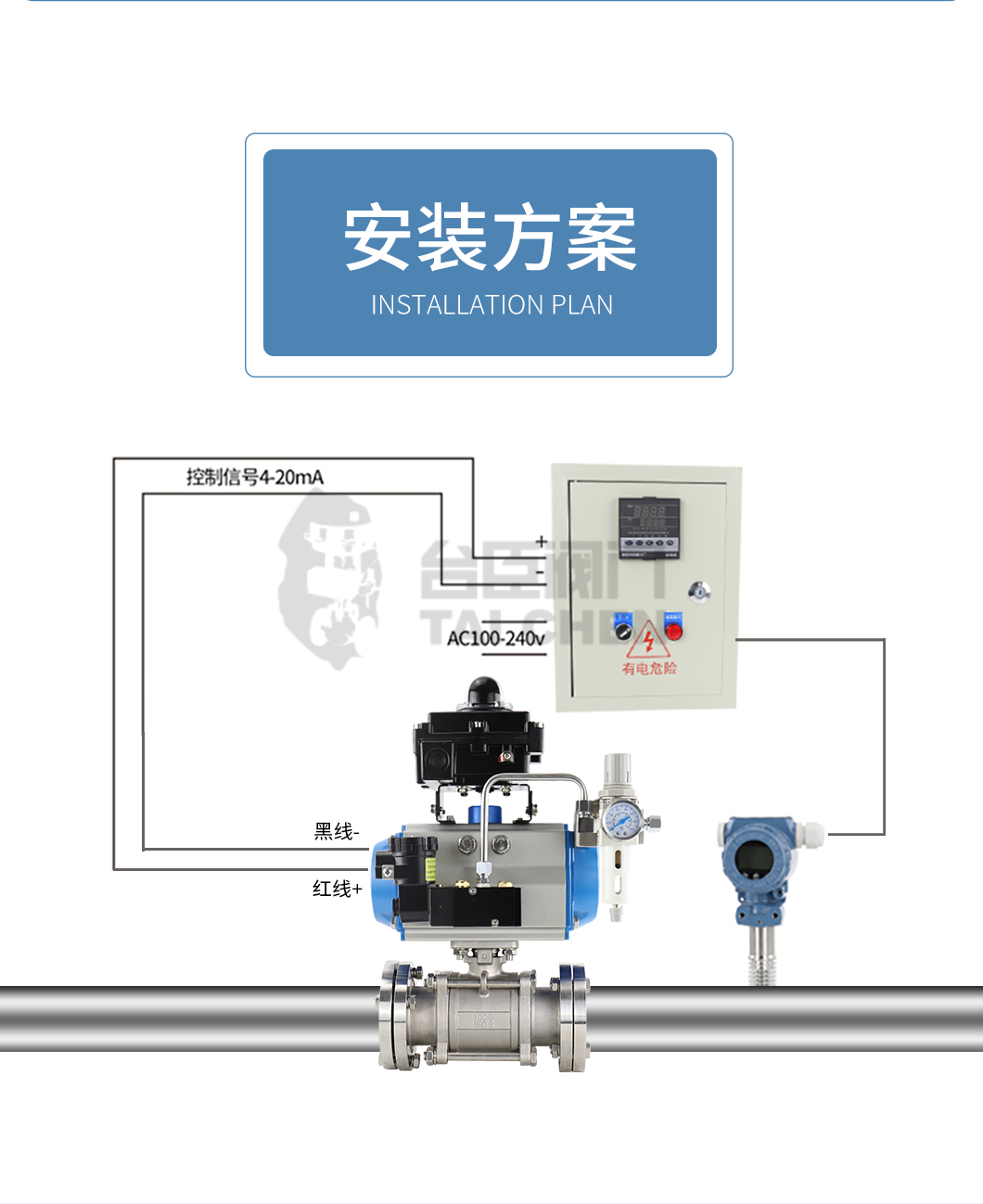

信号反馈 标准出厂：阀位指示器

特殊指定：微动开关；智能型4～20mA DC

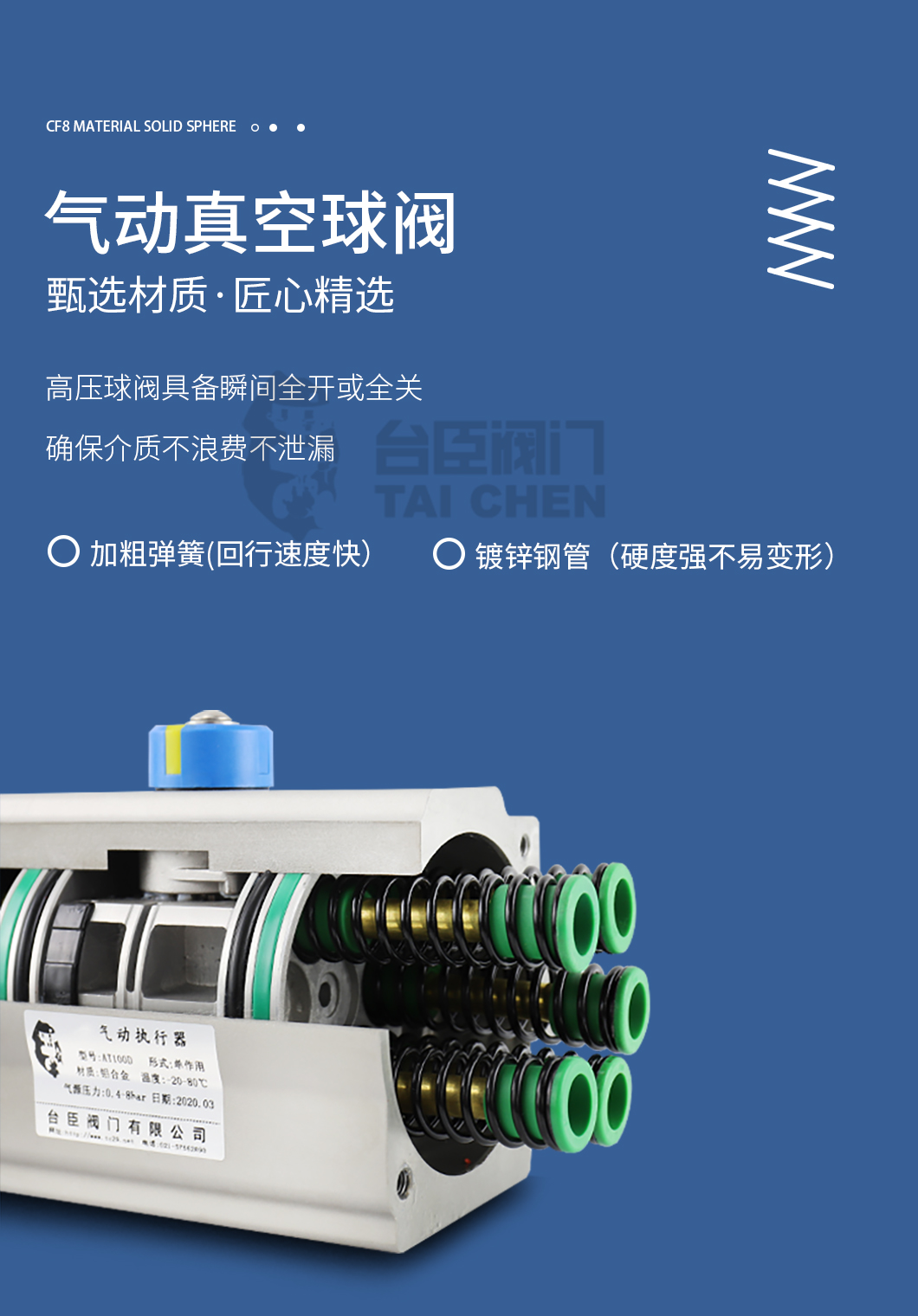

气缸可选 标准出厂：双作用式

特殊指定：单作用式（有弹簧返回）可选常开或常闭
