气动调节阀工作原理图

气动调节阀工作原理：

气动调节阀工作原理以压缩空气为动力源，以气缸（气动薄膜执行机构）为执行器，并借助电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动调节阀，由阀杆阀座控制介质节流面积，实现开关量或比例式调节，接收模拟信号4-20毫安，自动控制调节阀启闭大小，自动调节介质温度、压力、流量的保定值。通过控制仪表设定目标值，调节阀就可通过机械能转换成对比的数据，实现精准调节。下面台臣详细介绍下定位器和气动执行器的工作原理，关于附件的工作原理可在站内原理中心查看详情。

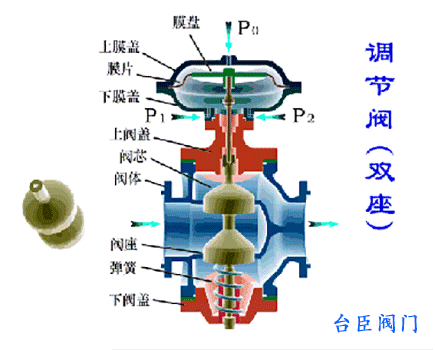

气动调节阀动态原理图：

调节阀定位器工作原理：

定位器是调节阀的重要组成部件，它接收来自调节仪表的信号（0-10V、4-20mA），自动控制气动调节阀开度大小，根据调节阀行程开度4毫安全关、12毫安开到50%、24毫安开到行程100%的机械原理，跟控制仪表设定目标值形成信号正比值。具体是当调节阀动作后，它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到气动执行机构的输出信号，使气动执行机构动作，建立了阀杆位移量与控制器输出信号之间的对应关系成正比，连续不断工作，直至达到设定目标为止。

气动薄膜执行器工作原理：

气动薄膜执行器有正、反二种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式；当信号压力增加，推杆退入膜室的叫反作用，与阀配合构成气开式。其调节原理为：以压缩空气作为动力，通过电气阀门定位器来控制气源压力的大小，使空气作用于调节阀的橡胶膜片，膜片的收缩与扩张再带动阀杆上下动作，从而达到控制介质的目的。当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，促使弹簧移动，带动阀杆，改变阀芯与阀座之间的流通面积直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数的目的。
