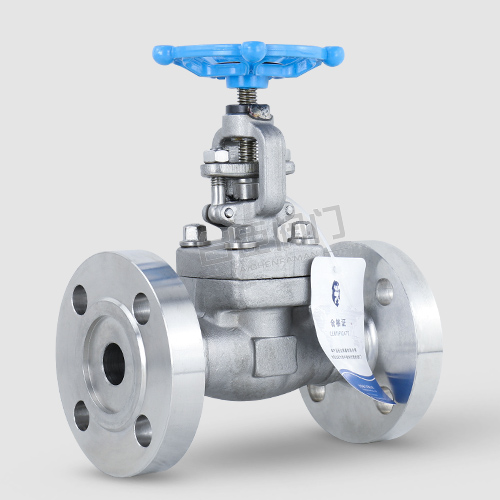

锻钢高压闸阀

¥82~¥1789
品牌厂家:台臣/TAICHEN
产品型号:Z61H
连接方式:法兰、螺纹、焊接、卡套
公称通径:DN15~DN50 (其他规格电议)
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-64 低温、常温、高温
产品货期:下单付款后3-4天内发货
服务优势:发货速度快,木箱包装,低价销售,两年内阀门只换不修
在线询价

服务热线:15900551552(微信同号)021-57562896

产品优点
  • 锻钢阀体

    锻造阀体数控精加工、耐压高、长度可定做。

  • 物超所值

    黄金的品质、白菜的价格、质保三年、物美价廉。

  • 耐磨

    台臣牌锻钢闸阀采用硬质全金密封面,耐磨、多种介质。

  • 耐腐蚀

    硬密封不锈钢,耐腐性能大大提高,可防止腐蚀引起的密封泄漏。

  • 操作简单

    单闸板楔式闸阀,结构简单,使用可靠,开闭所需外力较小。

  • 体积小

    具有体积小,重量轻,性能可靠,配套简单,流通能力大。

产品详情

产品介绍:

锻钢闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。锻钢闸阀在管路中主要作切断用。锻钢闸阀是使用很广的一种阀门,一般口径DN≤50的切断装置都选用它。锻钢闸阀比较常见。

适用于 Class150 ~ 2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。


Z61H锻钢高压闸阀产品优缺点

优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

缺点:

1、密封面之间易引起冲蚀和擦伤,维修比较困难。

2、外形尺寸较大,开启需要一定的空间,开闭时间长。

3、结构较复杂。

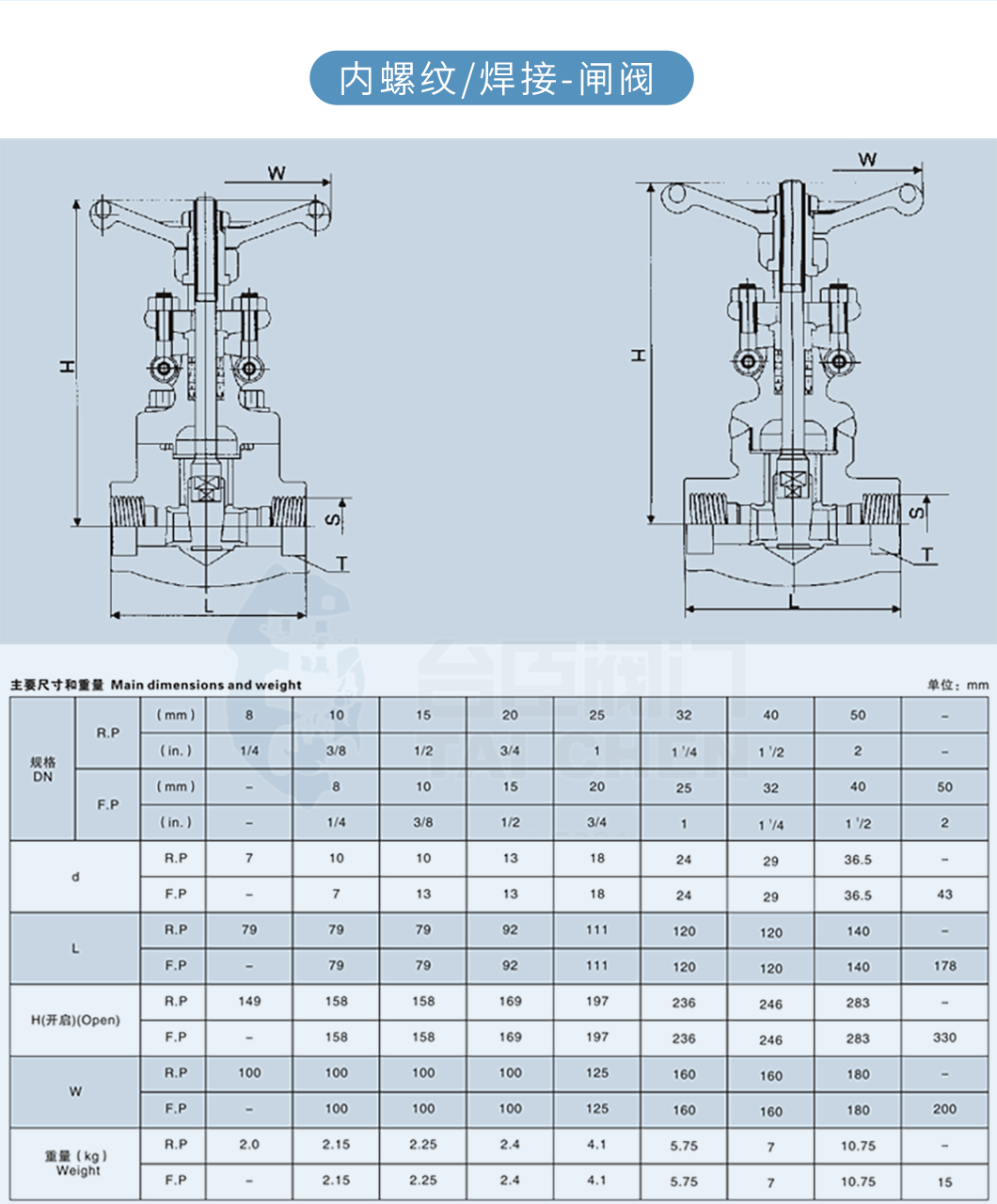

Z61H锻钢高压闸阀 技术参数:

产品型号:Z11H(W),Z41H(W),Z61H(Y)

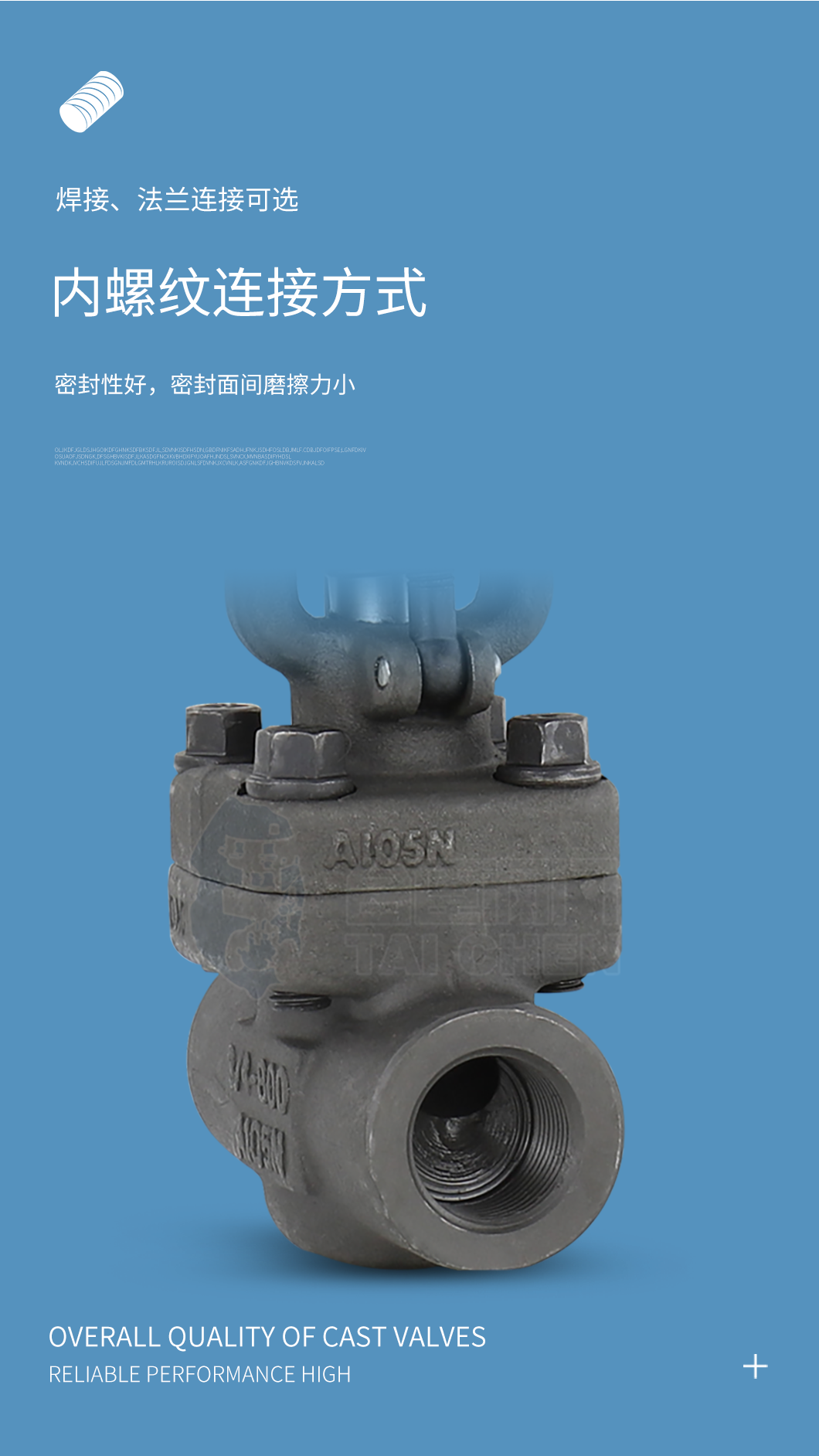

连接方式:1--内螺纹,4--法兰,6--承插焊

压力等级:1.6MPa~ 25.0MPa

产品规格:DN8 ~ 100mm

产品材质:A105,F5,F11,F22,F304,F316等

适用温度:≤425 ℃

适用介质:水、石油、天然气等

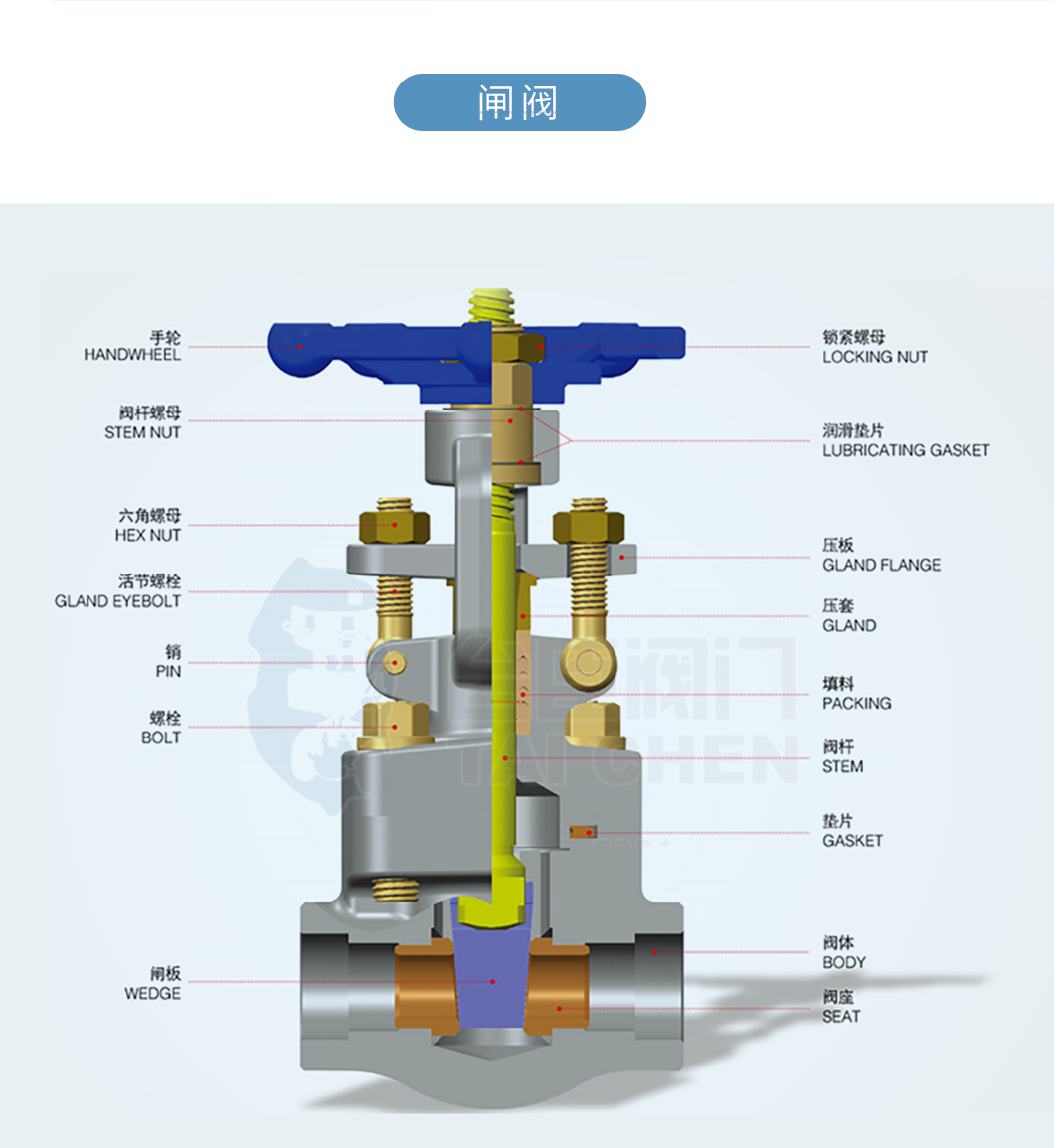

Z61H锻钢高压闸阀工作原理:

是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失*小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。从结构形式上,主要的区别是所采用的密封元件的形式。

高压锻钢闸阀

高压锻钢闸阀

高压锻钢闸阀

高压锻钢闸阀
