电动对夹蝶阀

• 适用范围广

  用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业

• 操作简单

  电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

• 体积小

  具有体积小，重量轻，性能可靠，配套简单，流通能力大。

• 密封性好

  采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

• 寿命长

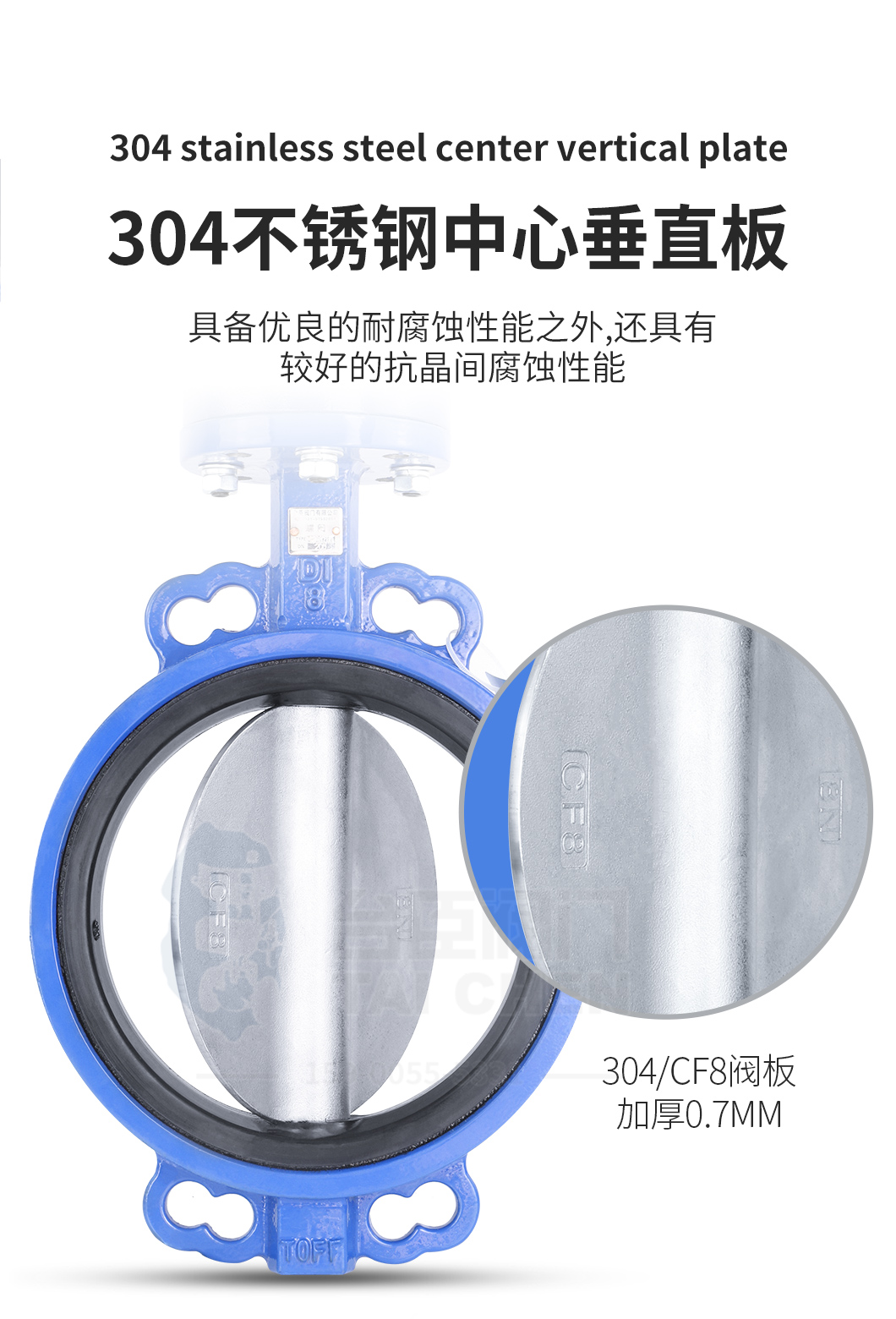

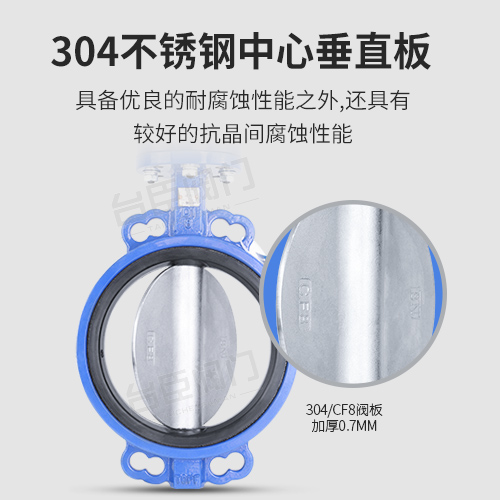

  密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

• 可适用多种介质

  整体烤漆，能有效防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

电动对夹蝶阀概述：

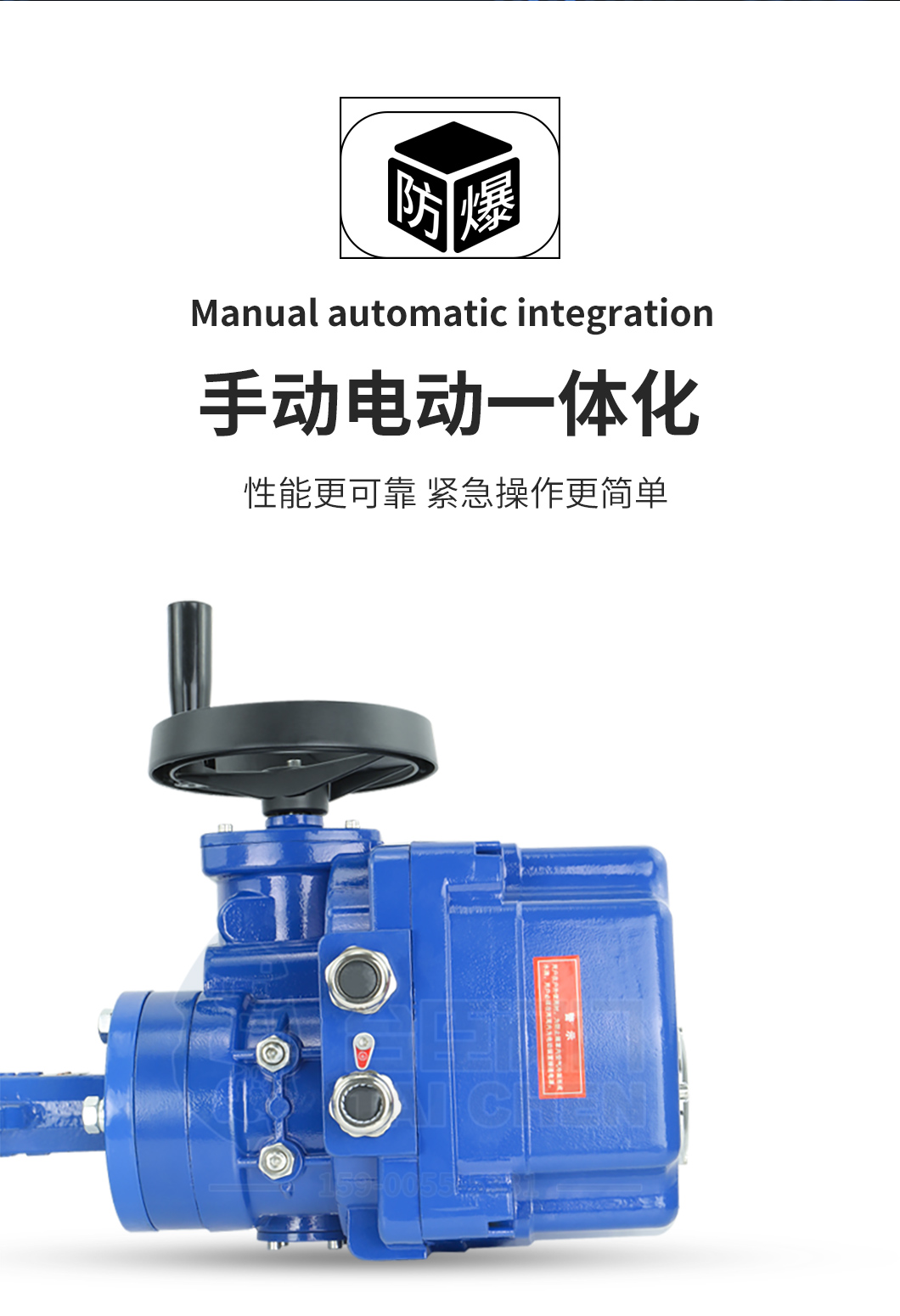

D941X电动蝶阀属于电动阀门和电动调节阀中的一个品种。电动蝶阀连接方式主要有：法兰式和对夹式；电动蝶阀密封形式主要有：橡胶密封和金属密封。电动蝶阀通过电源信号来控制蝶阀的开关。该产品可用做管道系统的切断阀，控制阀和止回阀。附带手动控制装置，一旦出现电源故障，可以临时用手动操作，不至于影响使用。

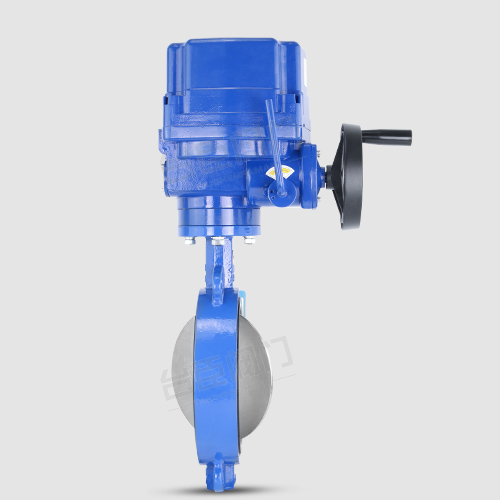

D941X电动法兰蝶阀通常由角行程电动执行机构（0～90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀主要有三偏心和单偏心两个结构形式，密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合；四氟密封结构适用于≥180度以内的工况场合；四氟密封结构适用于≥120度以内的工况场合；电动法兰蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。目前电动法兰蝶阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

电动对夹蝶阀工作原理：

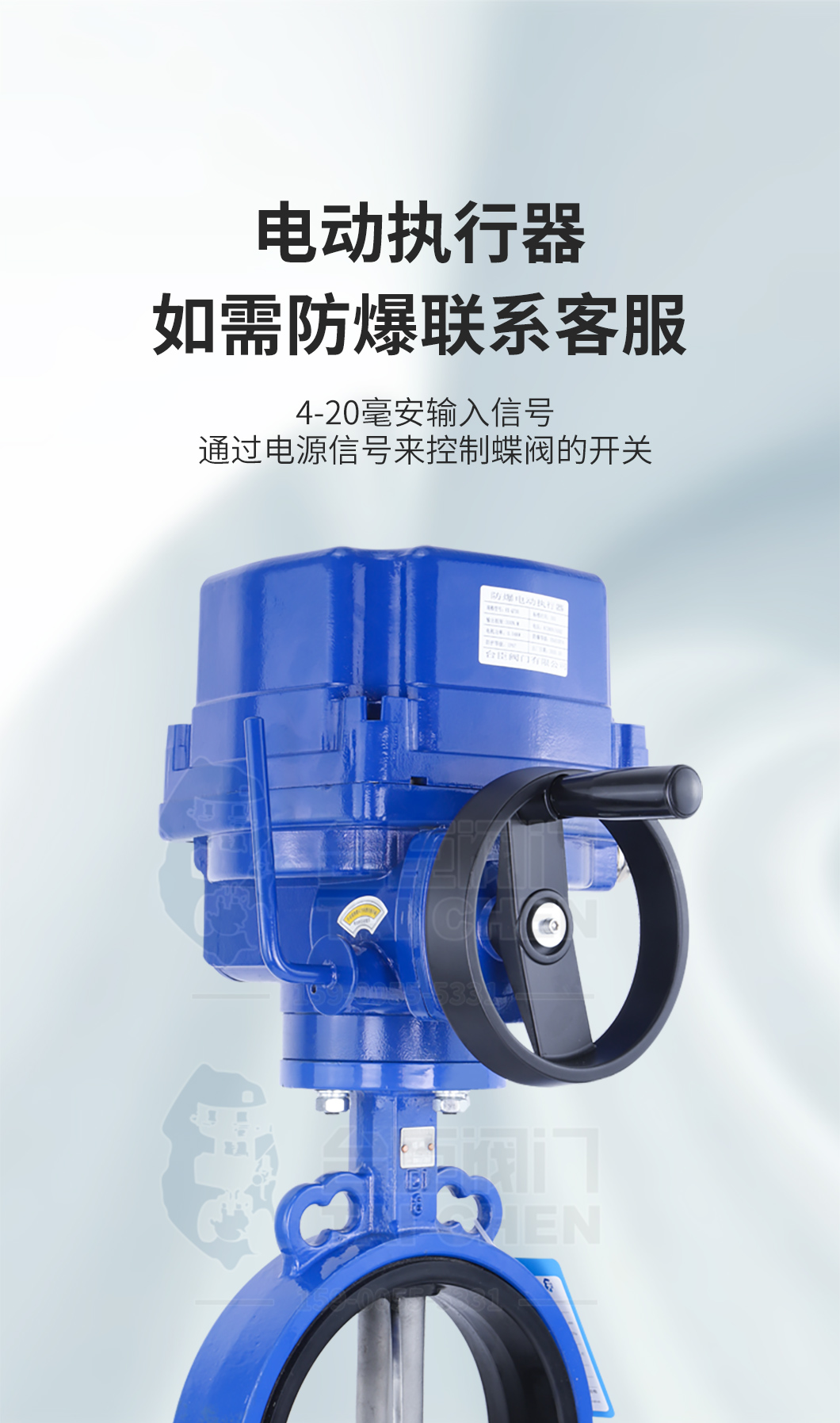

工作电源通常有：AC220V，AC380V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

电动对夹蝶阀技术参数：

电动对夹蝶阀执行器技术参数：

电动对夹蝶阀零件材料：

电动对夹蝶阀性能规范：

电动对夹蝶阀选型

1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2、执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明
