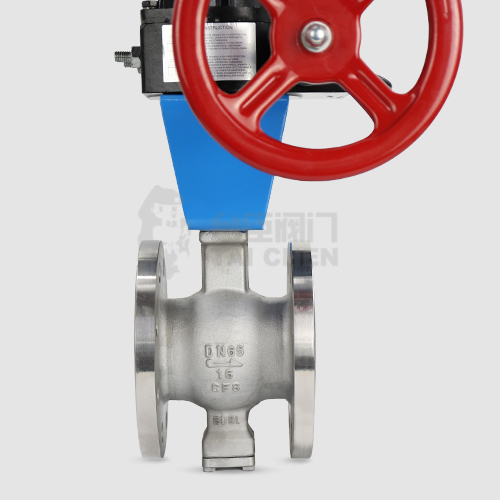

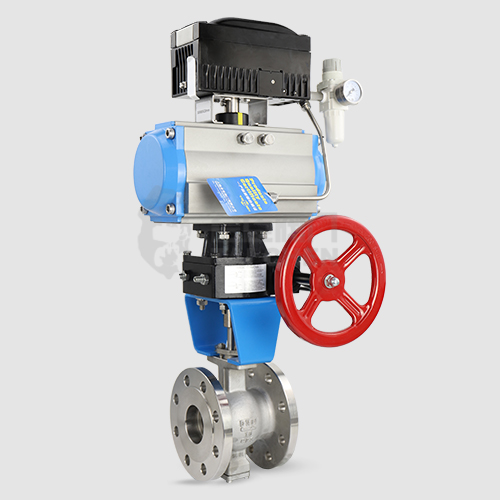

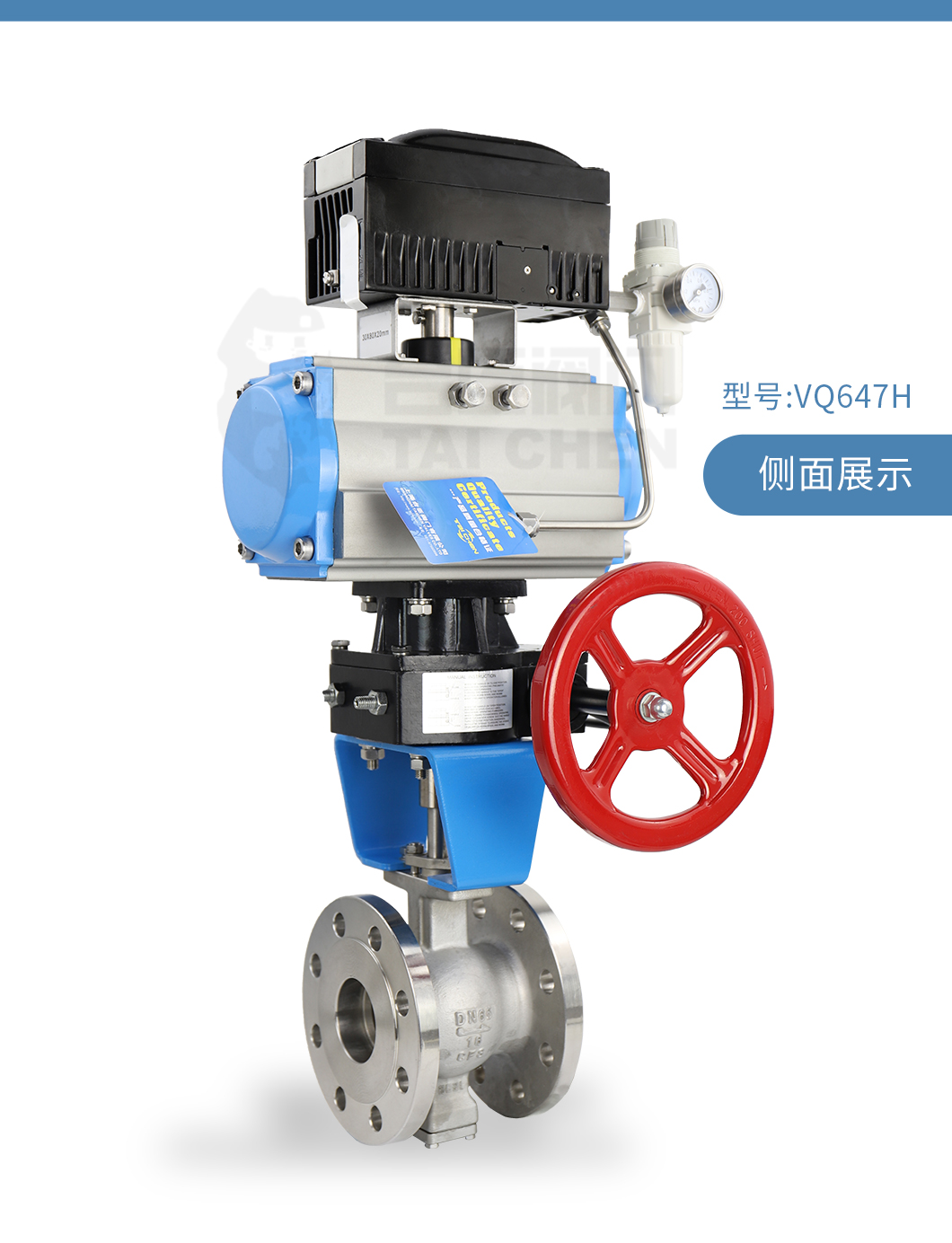

当前位置:首页>产品中心>球阀>气动球阀-VQ647H气动V型球阀

¥1990~¥8499
品牌厂家:台臣/TAICHEN
产品型号:TCZ-VQ647H
连接方式:法兰
公称通径:DN25~DN150 (其他规格电议)
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-64 低温、常温、高温
产品货期:下单付款后7天内发货
服务优势:发货速度快,木箱包装,低价销售,两年内阀门只换不修
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
产品详情

一、VQ647F气动V型球阀简介:

   VQ647F气动V型球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型专利,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。

   VQ647F气动V型球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分单作用和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。


二、VQ647F气动V型球阀工作原理:

    VQ647F气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。

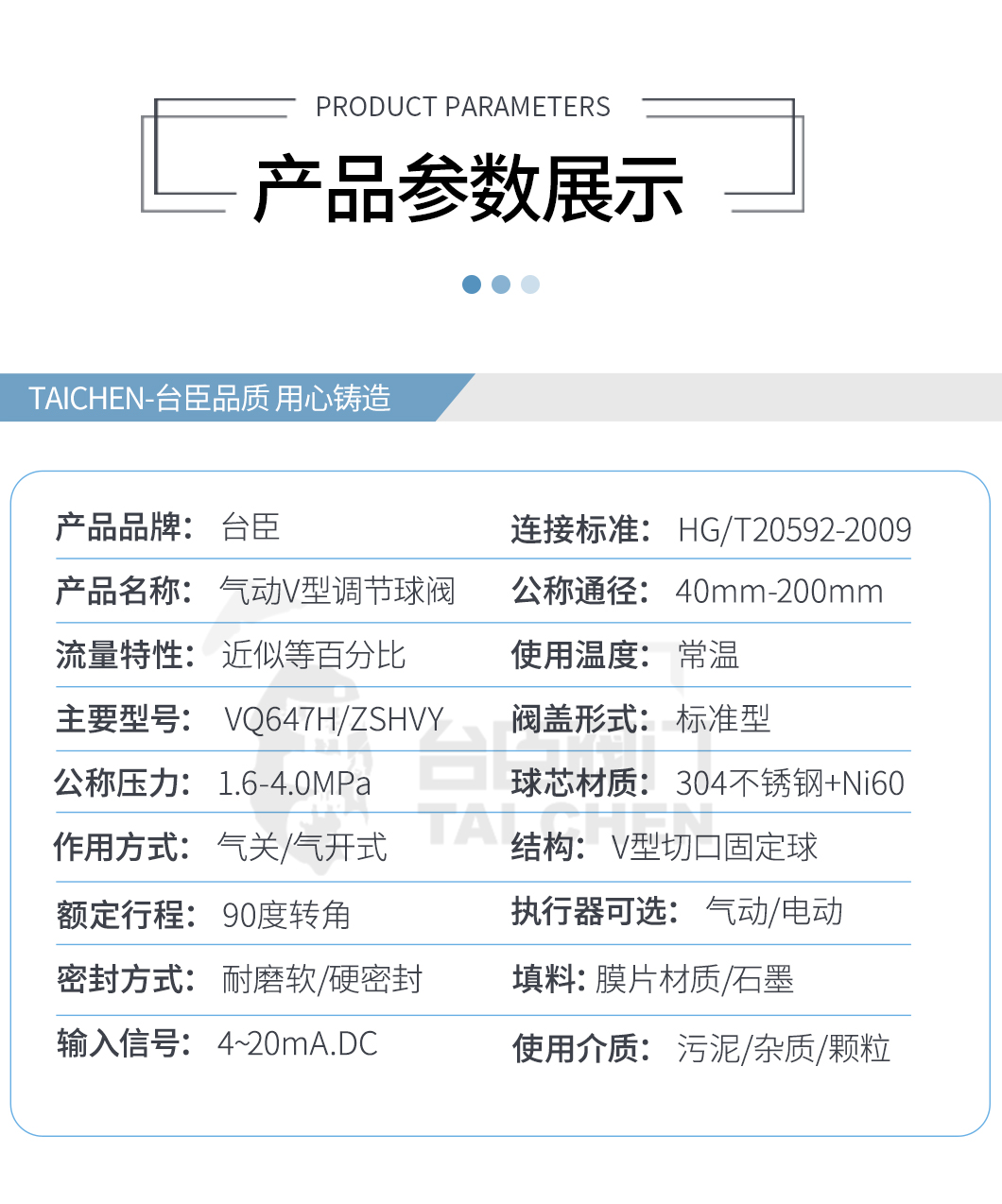

三、VQ647F气动V型球阀主要技术参数:

阀体形式直通铸造球型阀
公称通径DN25~400mm
公称压力PN1.6、2.5、4.0、6.4 MPa
法兰标准GB、JB、HG、ANSI、JIS等
连接形式对夹式、法兰式
阀盖形式整体式 (适用温度-45~+400℃)
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料


2、阀内件

阀芯形式带V型切口的球型阀芯
流量特性

近似等百分比(参见流量特性曲线图


3、执行机构

执行器型号AT/GT系列气动执行器
主要技术参数供气压力  :400~700Kpa
气源接口:  G1/8〞,G1/4〞,G1/2〞
环境温度:-25~+70℃、环境湿度:≤95

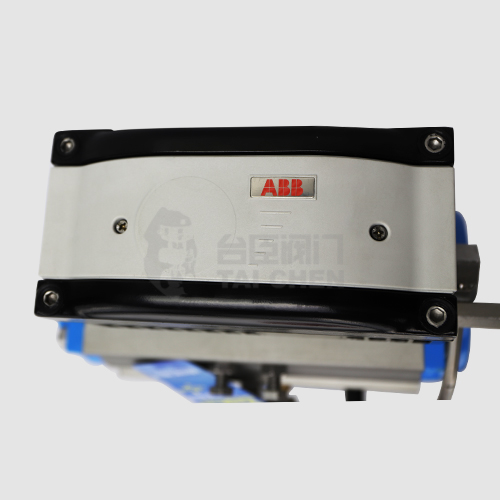

附件:定位器、电磁阀、空气过滤减压阀、保位阀、行程开关、阀位传送器、手轮机构等
