当前位置:首页>产品中心>调节阀>气动调节阀-TCZ-ZDLS气动角型调节阀

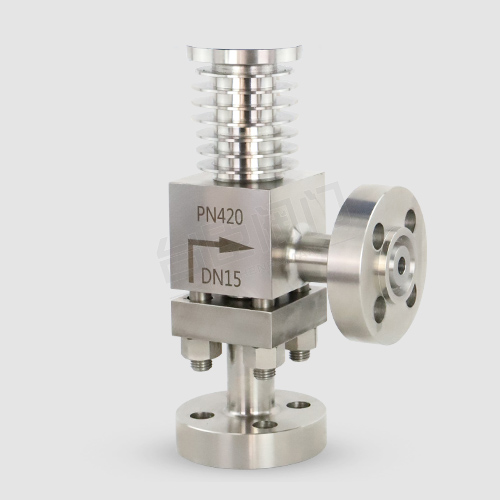

TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀
TCZ-ZDLS气动角型调节阀

气动角型调节阀

¥3599~¥12899
品牌厂家:台臣/TAICHEN
产品型号:TCZ-ZDLS

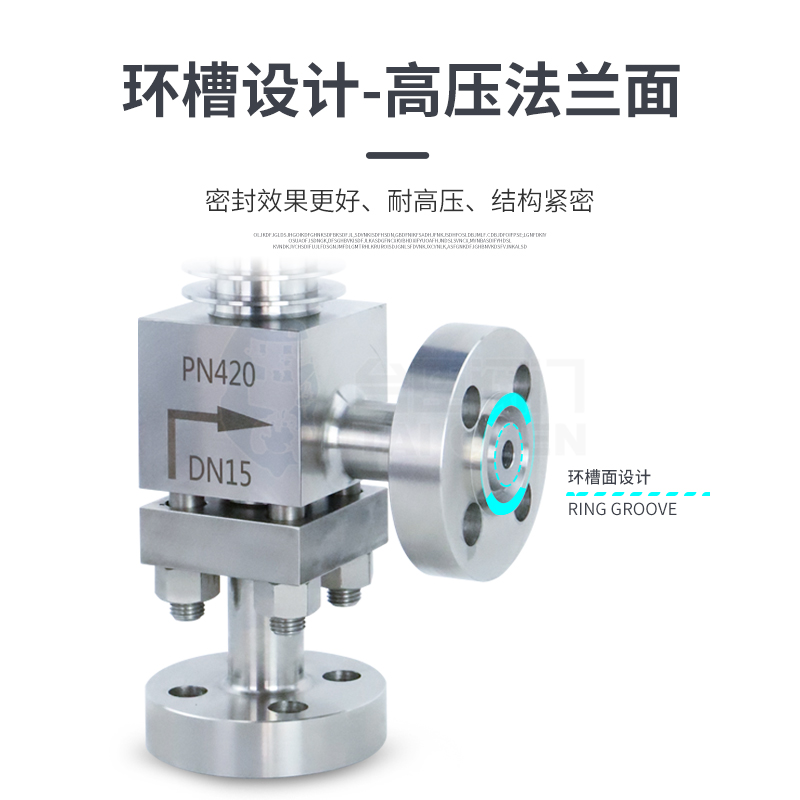

连接方式:法兰、螺纹
公称通径:DN25~DN200 (其他规格电议)
阀体材质:不锈钢、铸钢
压力温度:PN100-500 低温、常温、高温
产品货期:高压需要定做,货期10天以上
服务优势:发货速度快,木箱包装,低价销售,两年内阀门只换不修
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 高精度

    台臣牌气动角型调节阀是自主研发的新型针式结构,精度可达±0.5-1%。

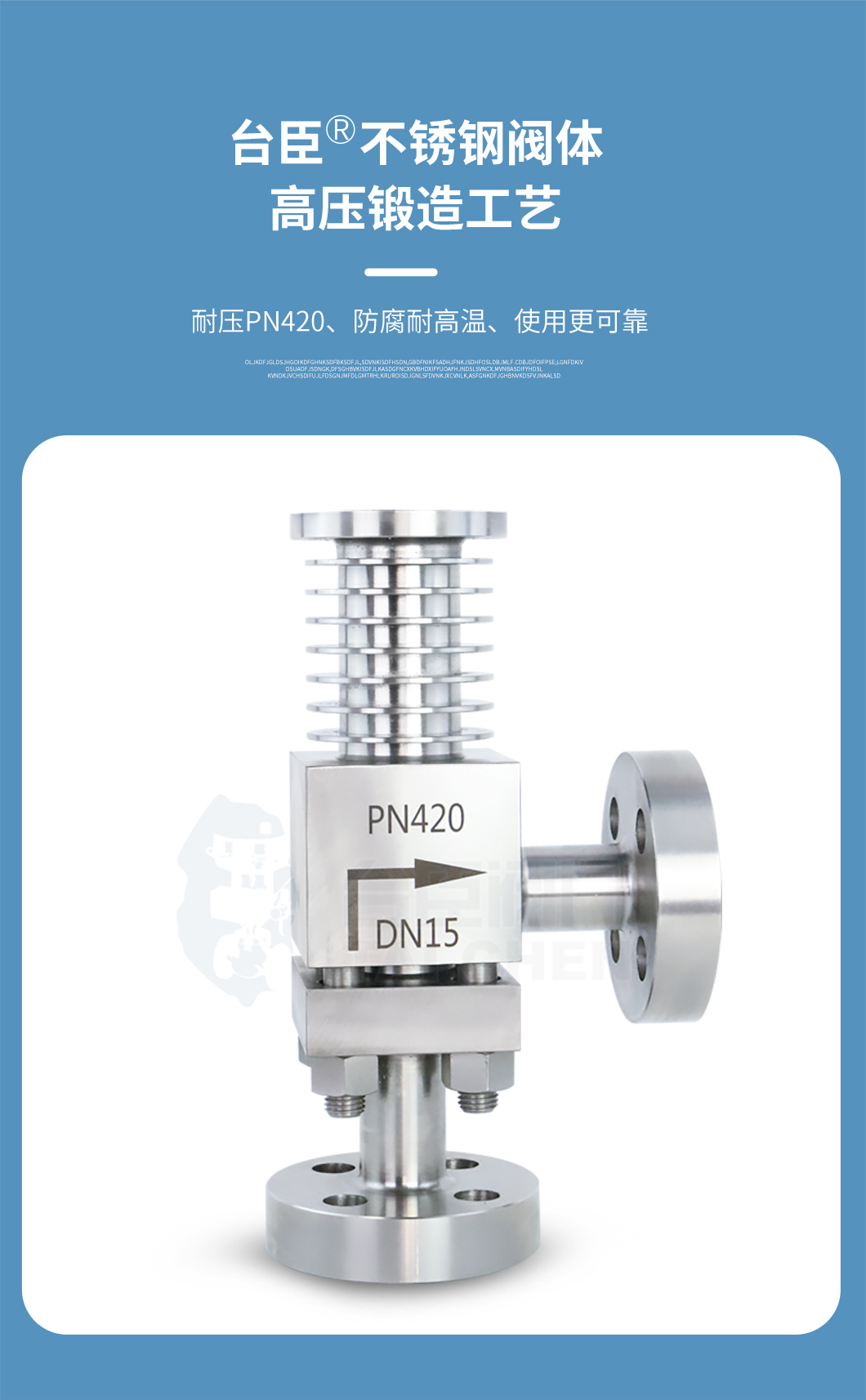

  • 锻钢阀体

    锻造阀体数控精加工、耐压高、长度可定做。

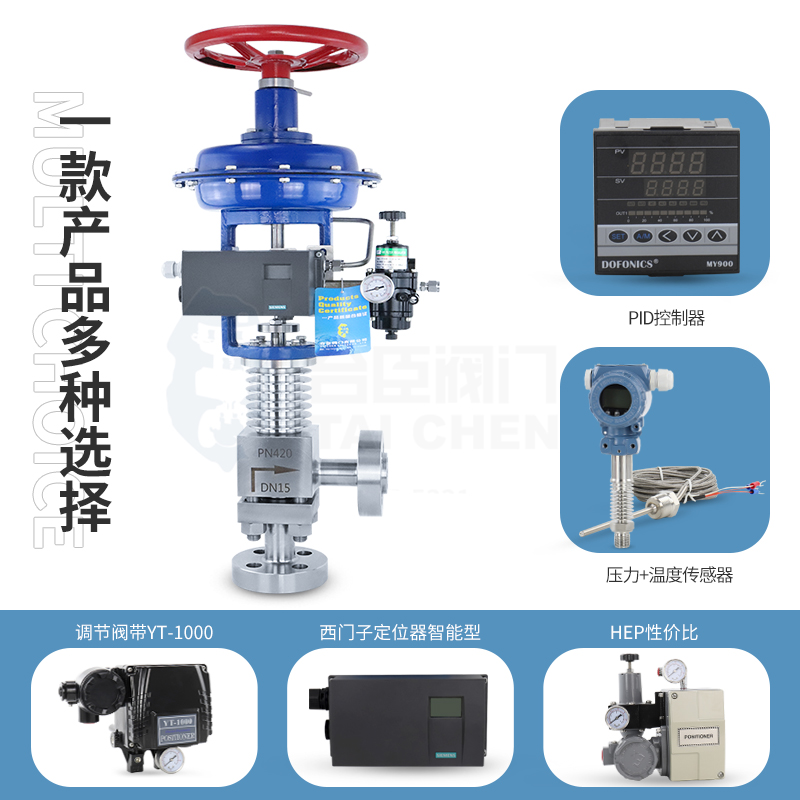

  • 进口西门子定位器

    采用德国品牌西门子定位器,流量小、精度高、KV达0.001-0.01。

  • 体积小

    气动角型调节阀体积小,阀体轻,不占用人工,不占用空间,轻松安装。

  • 性能稳定

    误差小、动作灵敏、性能稳定、质量可靠。

  • 专业选型

    根基用户提供的流量、压力提供选型规格书及控制方案图。

产品详情

一、产品概述

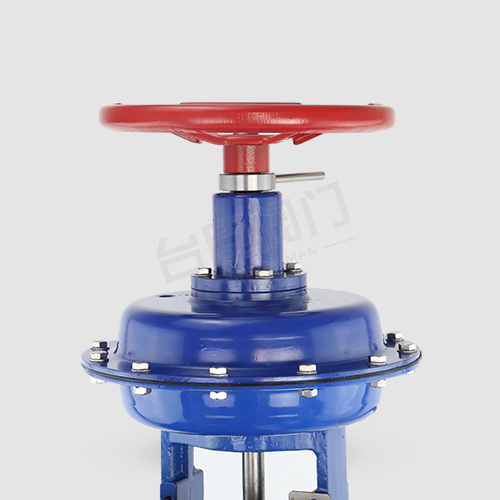

ZDLS精小型气动薄膜角形单座调节阀采用顶导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节,可避免结焦、堵塞,便于自净与清洗的场合。


二、主要零件材料

零件名称阀体阀杆阀芯阀座填料压缩弹簧波纹薄膜
材料40锻钢
不锈钢
钼二钛
2Cr13
不锈钢
钼二钛
2Cr13或堆
焊钴铬钨
硬质合金
2Cr13或堆
焊钴铬钨
硬质合金
V形
聚四氟乙烯圈
60Si2Mn丁睛橡胶
夹尼衬里


三、主要技术参数


公称通径(mm)202540506580100150200250300
阀座直径(mm)10121520253240506580100125150200250300
流量系数Kv1.62.546.3101625406310016025040063010001600
可调范围30:1
公称压力标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa
阀芯形式单座柱塞型阀芯
流量特性直线、等百分比
工作温度普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产


ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀

ZDLS气动角型调节阀
