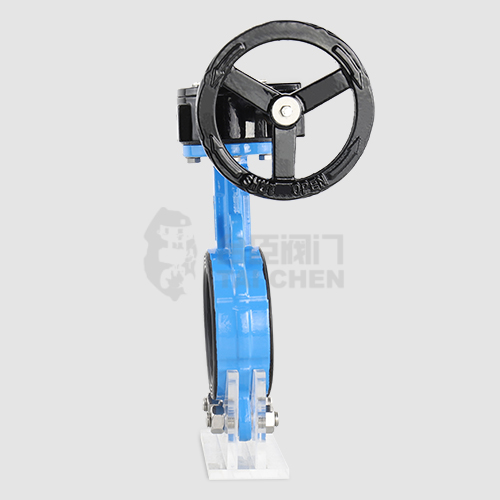

D371X涡轮对夹蝶阀
D371X涡轮对夹蝶阀
D371X涡轮对夹蝶阀
D371X涡轮对夹蝶阀
D371X涡轮对夹蝶阀
D371X涡轮对夹蝶阀

涡轮对夹蝶阀

¥98~¥5899
品牌厂家:台臣/TAICHEN
产品型号:TCZ-D371X
连接方式:法兰、对夹
公称通径:DN50~DN300
阀体材质:铸钢、不锈钢、球墨铸铁
压力温度:PN16 常温
产品货期:现货,下单付款后当天发货
服务优势:发货速度快,木箱包装,低价销售,两年内阀门只换不修
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 阀体壁承压能力强

    阀体壁厚满足GB 26640的要求,厚度厚,承压强度有保障。

  • 蝶板销子强度高,耐磨损

    有销蝶阀的销子采用调质处理,强度高,耐磨损,连接安全可靠。

  • 阀座耐用寿命

    密封件可以更换、密封性能可靠达到双向密封零泄漏。

  • 宽边阀座,密封性能可靠

    阀座为宽边阀座,宽边阀座有利于阀门的安装,在管道上与法兰凸台接触面宽,密封性能可靠。

  • 阀座轴向带凹台

    阀座轴向带凹台,装有O型圈,能实现阀座轴向的二次密封。

  • 阀轴支撑有力,轴向密封可靠

    阀轴与阀体配合采用4道无油轴承,3道O型密封,阀轴支撑更有力,轴向密封更可靠。

产品详情

蜗轮对夹式软密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。


台臣D371X-10/16-DN80涡轮蝶阀,产品配置:对夹灰铁多标准体,DI镀镍板,45#轴,宽边50%含胶量EPDM阀座,IP65蜗轮头。主要应用于市政建设、水利工程、给排水、水处理等领域。


蜗轮对夹式软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用,主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

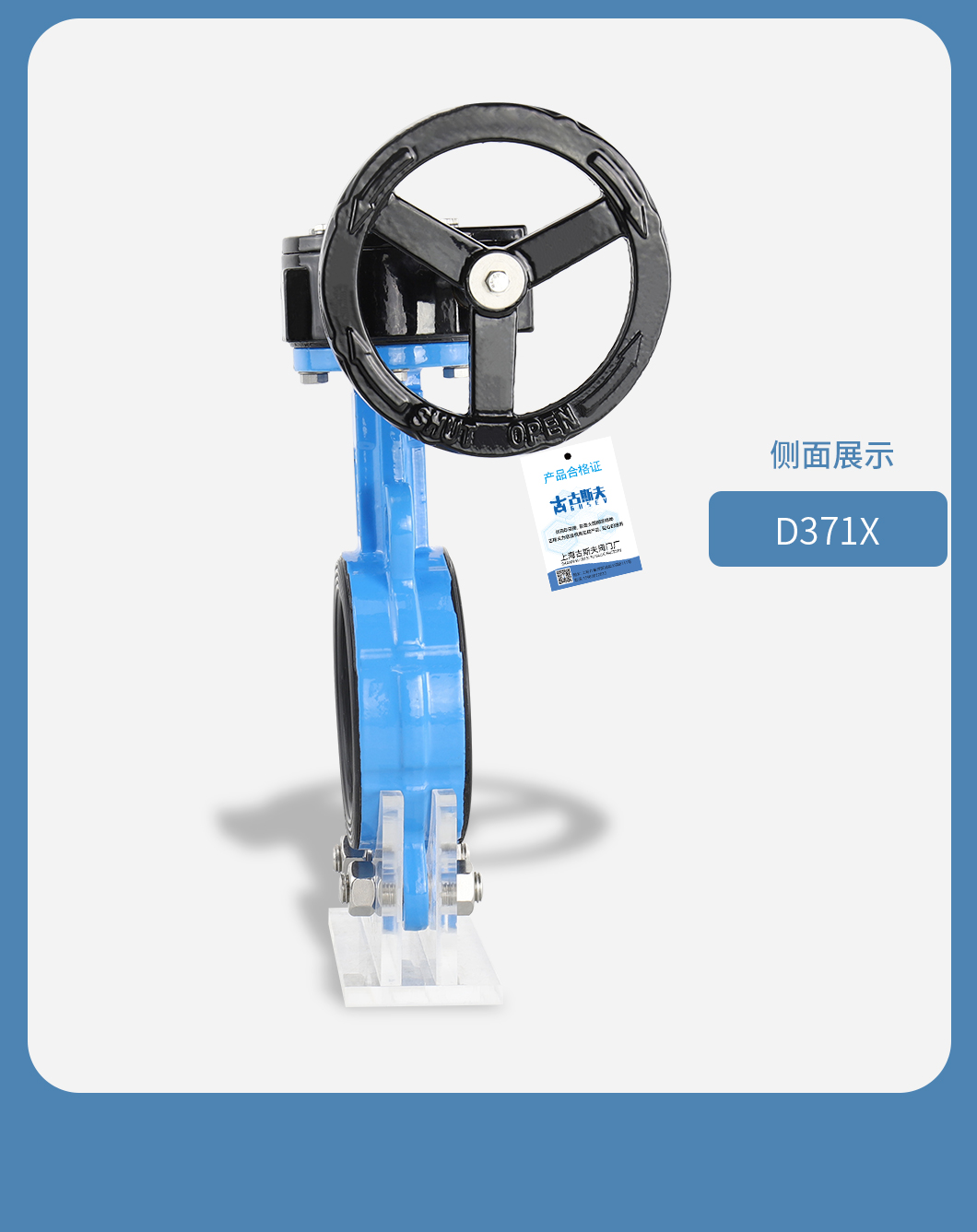

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀

涡轮对夹蝶阀
