电动调节阀工作原理—智控阀门厂家

时间:2020-07-20   访问量:4625   作者:台臣阀门

电动调节阀工作原理:

电动调节阀是以电源为动力,接受统一的标准电信号0-10mA(或4-20mA),经过伺服放大器放大,使电动机带动减速器运行而产生轴向推力、从而调节阀芯作相应移位,改变阀芯与阀座之间的截面尺寸,达到对工艺介质流量、压力、温度、液位等变量精铸调节的目的。台臣阀门生产的新型电动调节阀执行机构具有喂衣功能,它接收4-20mA或1-5V.DC的统一标准信号,将电流信号转换为相应的线性位移,自动控制调节阀的开启,实现连续调节流体的压力、流量、温度和液位参数,是新一代的智能型电动调节阀。

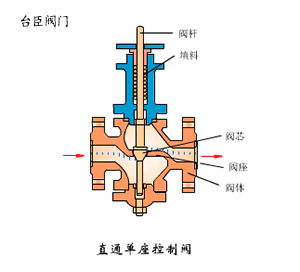

电动调节阀原理图:

电动调节阀原理图

电动调节阀控制原理:

电动调节阀在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中,不断以线性电阻值反馈给控制单元,控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断,发出控制信号到达目标位置即刻停止动作的原理。台臣牌电动调节阀根据用户提供的流量、压力、介质、温度等参数,定做好调节阀行程、KV值、阀芯、阀座结构、流通大小等,实现对应信号输入后的流量、压力精铸调节,精准度可达99%。

电动调节阀结构原理:

电动调节阀结构主要分为单座、套筒、双座、三通、角式等,单座阀适用于压差小的场合,套筒阀适用于压差大、流量大场合,双座阀适用于泄漏量大流量大的场合,三通阀适用于合流或者分流场合,角式阀适用于高粘度或悬浮物的场合。更详情的电动调节阀结构原理可在电动调节阀结构原理中查看。

调节阀电动执行器工作原理:

电动执行器是以220V 单相交流或380V三相交流作为驱动电源,接收来自计算机、调节器或操作器的0-10mA(或4-20mA)信号,实现电机正反转,产生轴向推力,通过连接杆,改变阀芯与阀座间的流通面积,直到电动执行机构的位置反馈信号与输入信号相符后停止工作。电动执行器原理可分为智能型电动执行器、电子式电动执行器、防爆电动执行器、直行程电动执行器等。更详细的原理介绍可联系工作人员索要样本说明书。
