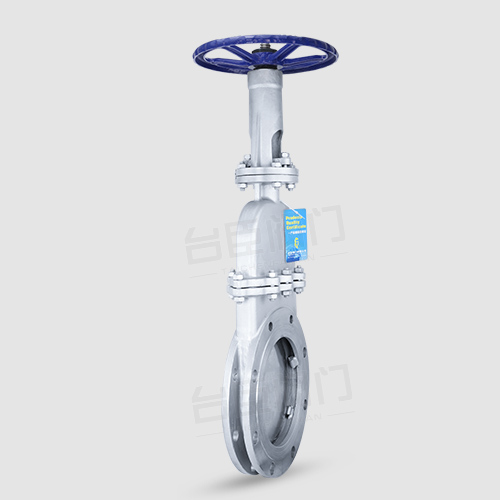

手动刀型闸阀

¥375~¥12299
品牌厂家:台臣/TAICHEN
产品型号:TCZ-PZ73H
连接方式:对夹、法兰
公称通径:DN50-DN2000(其他规格电议)
阀体材质:不锈钢304、不锈钢316、铸钢
压力温度:PN16-64 -29-580℃
产品货期:1-2天
服务优势:发货速度快,木箱包装,低价销售,7天内无理由退货,厂家直销
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 性价比高

    台臣专业生产刀型闸阀十多年、质量好、发货速度快、价格合理。

  • 物超所值

    黄金的品质、白菜的价格、质保三年、物美价廉。

  • 耐磨

    台臣牌刀闸阀采用硬质全金密封面,耐磨、可适用于粉体、颗粒泥浆等介质。

  • 耐腐蚀

    闸板选用304不锈钢,耐腐性能大大提高,可防止腐蚀引起的密封泄漏。

  • 操作简单

    刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减小,方便阀门的开启关闭。

  • 灵活组装

    配上气动执行器或电动执行机构,通过气源或者220V电压即可控制阀阀门的打开和关闭。

产品详情

一、刀型闸阀概述:

PZ73H刀闸阀又称刀型闸阀、刀型浆液阀、插板阀。从八十年代进入我国,在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣,发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀闸阀出现后,大量的通用切断类阀门和调节阀门已被之取代。

PZ73H刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。


二、刀型闸阀结构特点:

PZ73H刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。


三、刀型闸阀工作原理:

PZ73H刀型闸阀的工作原理是,用手转动手轮,使阀杆上升或者下降,从而带动闸板做上升、下降运动,来实现开启或关闭阀门的目的。顺时针方向转动手轮,闸板下降,阀门关闭。逆时针方向转动手轮,闸板上升,阀门开启。


四、主要性能规范

公称压力(MPa)壳体试验(MPa)密封试验(MPa)工作温度适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物


五、主要零部件材质

体、盖闸阀阀杆密封面
不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金


六、主要外形及连接尺寸(mm)

MPaDNLDD1D2HN-MD0W(Kg)
1.050431601251002854-M161808
65461801451202984-M1618010
80461951601353154-M1622012
100522151801553658-M1622014
125562452101854008-M1623022
150562802402104758-M2028029
200603352952655408-M2036038
2506839035032063012-M2036066
3007844040036878012-M20400100
3507850046042888516-M20400119
40010256551548299016-M22400195
450114615565532110020-M22530285
500127670620585120020-M22530389
600154780725685145020-M27600529
700165895840800170024-M27600790
8001901010950898200024-M30680850
900203111010501005230028-M30680900
1000216122011601115250028-M307001050
1200254145013801325280032-M368001300
1.65043160125992854-M161808.5
65461851451202954-M1618010.7
80462001601353158-M1622013
100522201801553658-M1622015
125562502101854008-M1623023.5
150562852402104758-M2028031
2006034029526554012-M2036040.7
2506840535531063012-M2236070
3007846041037578012-M22400107
3507852047043588516-M22400129
40010258052548599016-M27400215
450114640585545110020-M27530305
500127715650609120020-M30530410
600154840770720145020-M36600550
700165910840788170024-M36600820
8001901025950898200024-M36680950
90020311251050998230028-M366801020
1000216125511701110250028-M427001120
1200254148513901325280032-M488001480

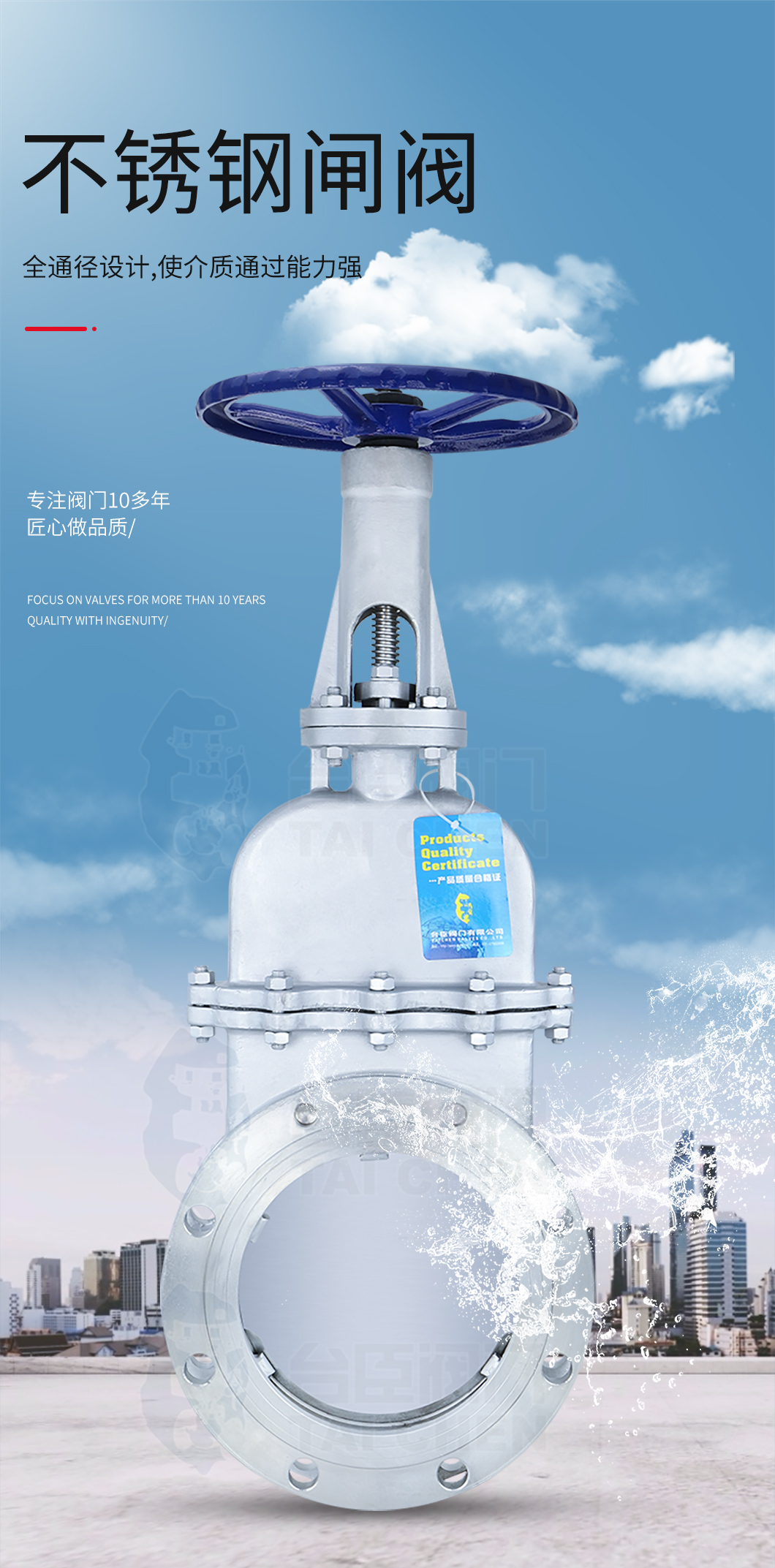

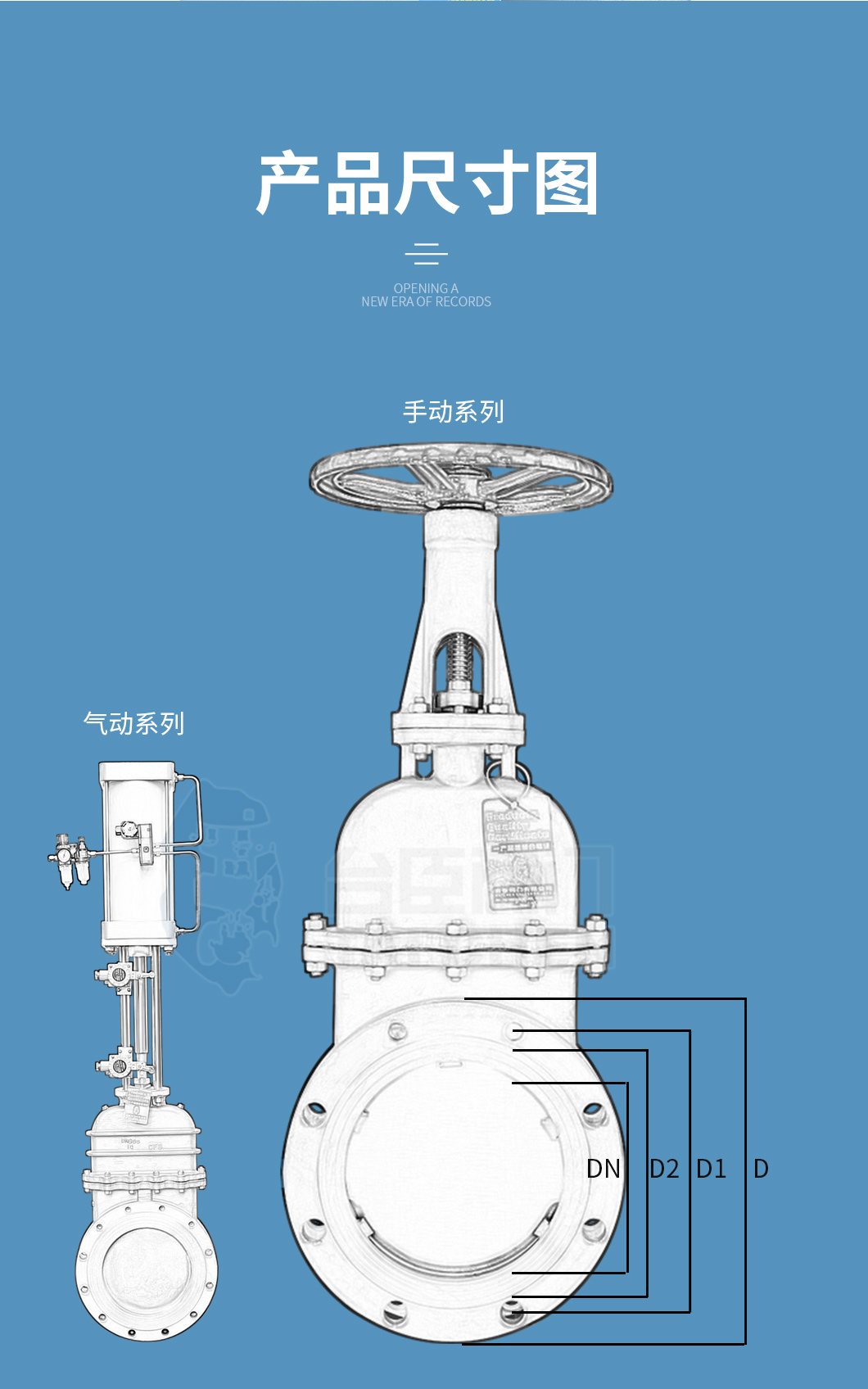

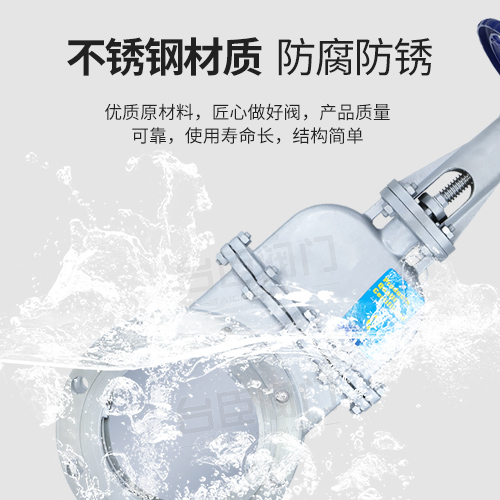

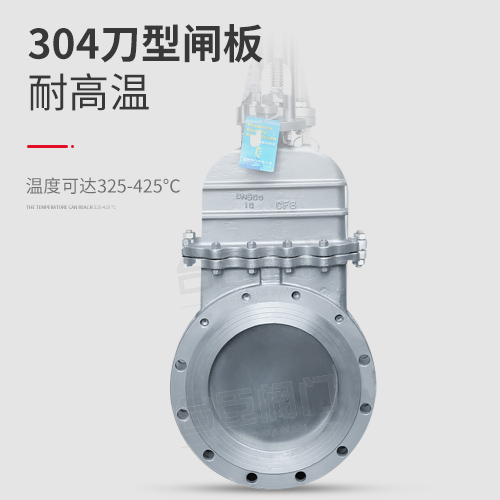

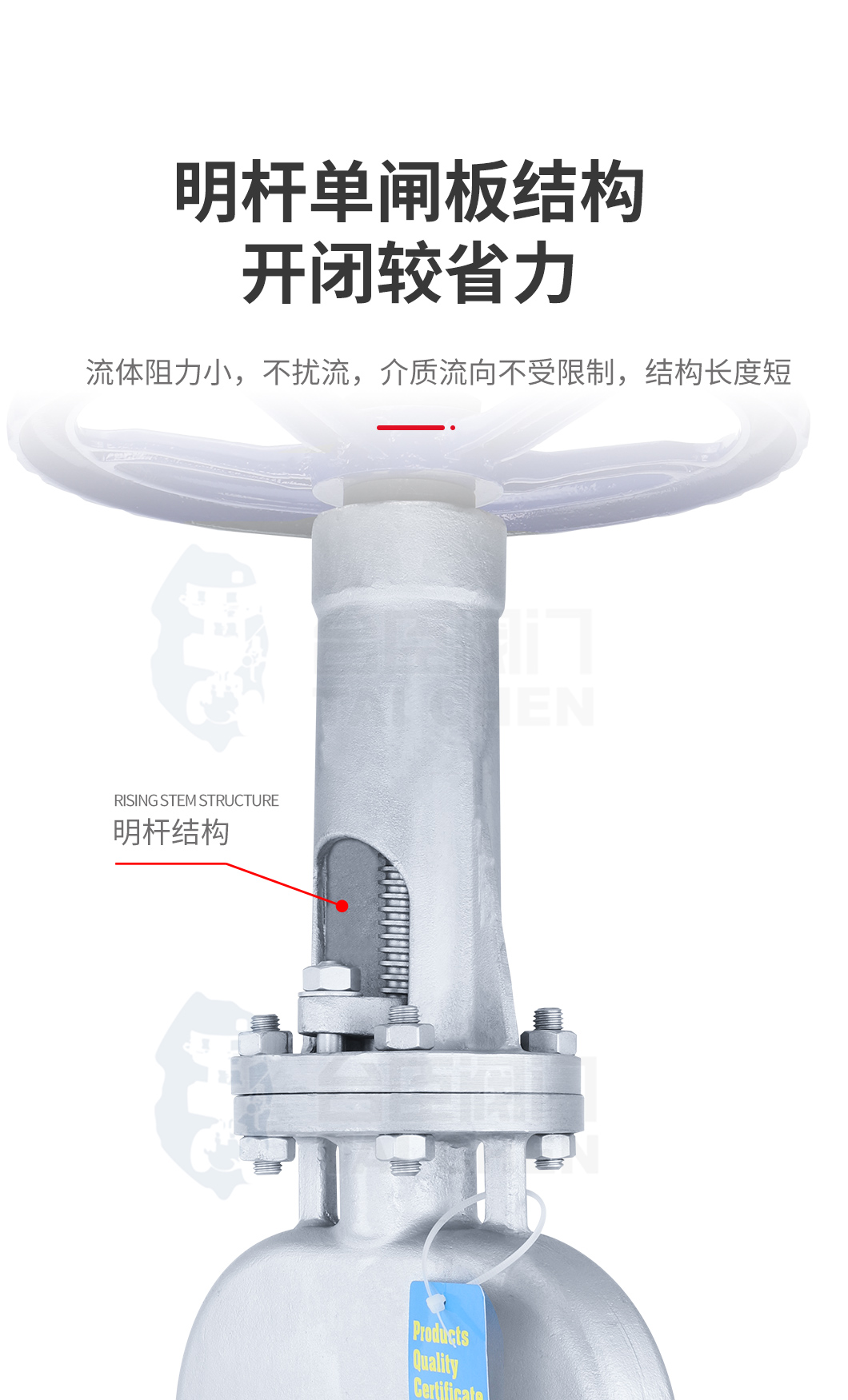

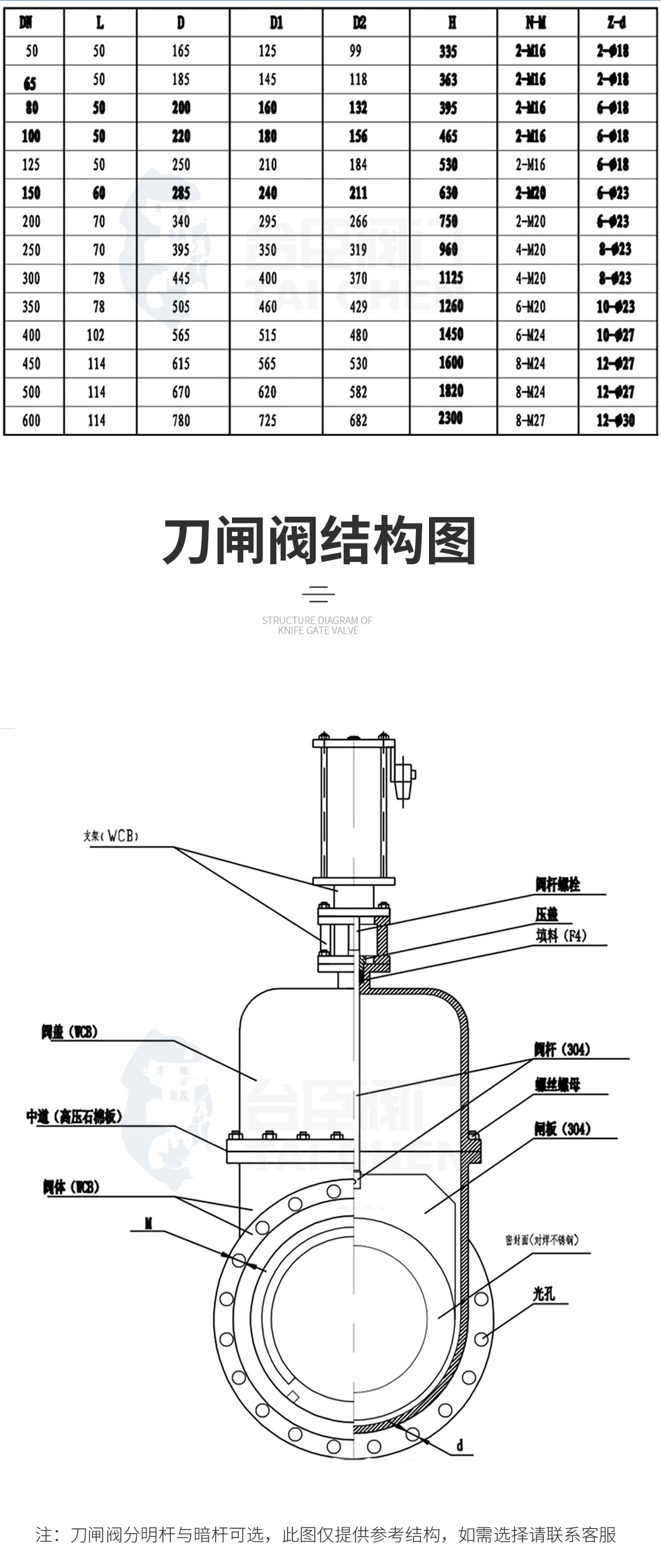

不锈钢刀型闸阀台臣品牌厂家直供不锈钢刀型闸阀防腐防锈不锈钢304刀型闸板多种驱动方式供您选择明杆单闸板结构刀型闸阀尺寸图刀型闸阀结构图
