TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀
TCZ-ZZYVP自力式微压调节阀

自力式微压调节阀

¥1055~¥12899
品牌厂家:台臣/TAICHEN
产品型号:TCZ-ZZYVP
连接方式:法兰、焊接、螺纹
公称通径:DN20-DN100
阀体材质:不锈钢304、316、铸钢
压力温度:PN16-100 低温、常温、高温
产品货期:下单付款后3-4天内发货
服务优势:发货速度快,木箱包装,7天内无理由退货,厂家直销,价格实惠
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 安全可靠

    每台台臣阀门产品出厂前均试压合格后出厂,质量安全可靠。。

  • 微压调节

    可在1-10kpa场合中高精度的调节介质压力。

  • 用途广

    产品不断升级,小改结构就可在石油、化工、蒸汽等行业使用。

  • 性能好

    台臣牌自力式微压调节阀结构经过改良升级,性能更好、精度更准、耐温耐压更高。

  • 调节精度高

    新型结构、数控精加工,误差小,调节精度±5%。

  • 无需外源

    自力式调节阀无需外接能源,可自动调节介质压力、流量、温度。

产品详情

自力式微压调节阀用途与特点:

ZZYV自力式微压调节阀(简称微压阀),是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。该产品采用平衡型单座阀,快开流量特性调节机构,控制介质压力稳定,且调节精度高,用于微压控制,密封性能安全可靠,在动行期间可任意对设定值进行调整等特点。因而它适用于各种工业炉燃烧系统燃料气体,石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。


自力式微压调节阀工作原理:

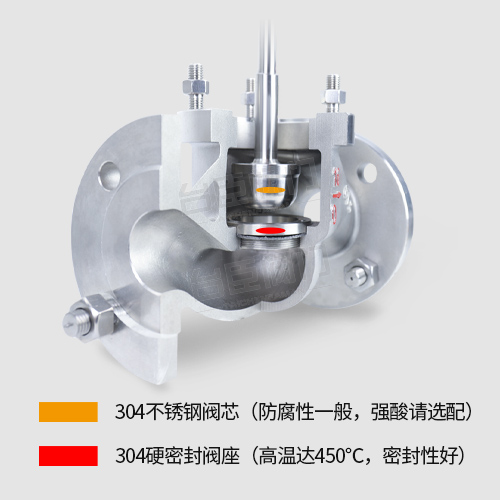

ZZYV自力式微压调节阀采用大膜片执行机构输出力大稳定,对压力流量微小变化极其敏感,控制精度很高,阀芯采用单座流开(高进低出)设计,在阀盖处(和阀体连接处)安装有平衡膜片(起到阀前压力平衡,消除不平衡力)阀后压力经取压管进入薄膜执行机构,同薄膜执行机构调节弹簧相比较,压力达不到设定值(调节压缩执行机构弹簧)阀后压力则变大,反之则变小。


自力式微压调节阀主零件材料

材料代号C(WCB)P(304)R(316)
         主要
         零件
阀体、阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座1Cr18Ni9Ti(304)1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、
垫片增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
上下膜盖A3钢板冲压
波纹膜片丁晴橡胶、耐油橡胶、氟橡胶
弹簧60Si2Mn
波纹管1Cr18Ni9Ti



自力式微压调节阀性能指标

公称通径DN(mm)20253240506580100
额定流量(KV)单座(P)81120325080100160
双座(N)5083
额定行程(mm)68101520
调节精度(%)±10
公称压力PN(MPa)ZZC0.10    1.0
ZZV0.10
介质温度(℃)≤80
允许泄漏量(L/h)单座(P)10-4×阀额定容量
双座(N)103×阀额定容量
压力调节范围(Kpa)0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90


订货须知

订购ZZYV自力式微压调节阀请用户提供以下资料: ● 调节阀名称、型号; ● 公称通径(mm) ; ·公称压力 (MPa) ; ● 额定流量系数(Kv) ; ● 固定流量特性 ; ● 介质名称、阀前后压力、温度、流量等 ; ● 整机作用方式(电开、电关)及输入信号 ; ● 阀体、阀内件及填料材质 ; ● 附件(操作器、伺服放大器等);其他特殊要求 。

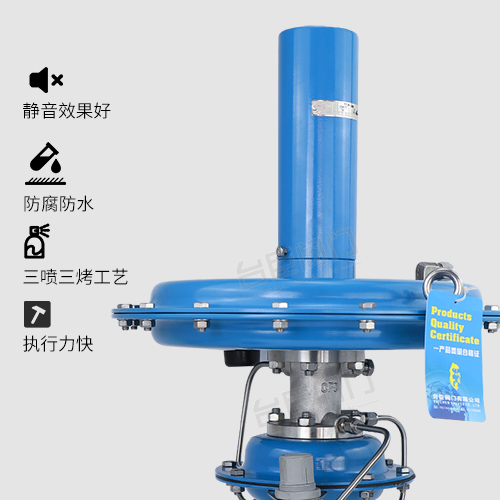

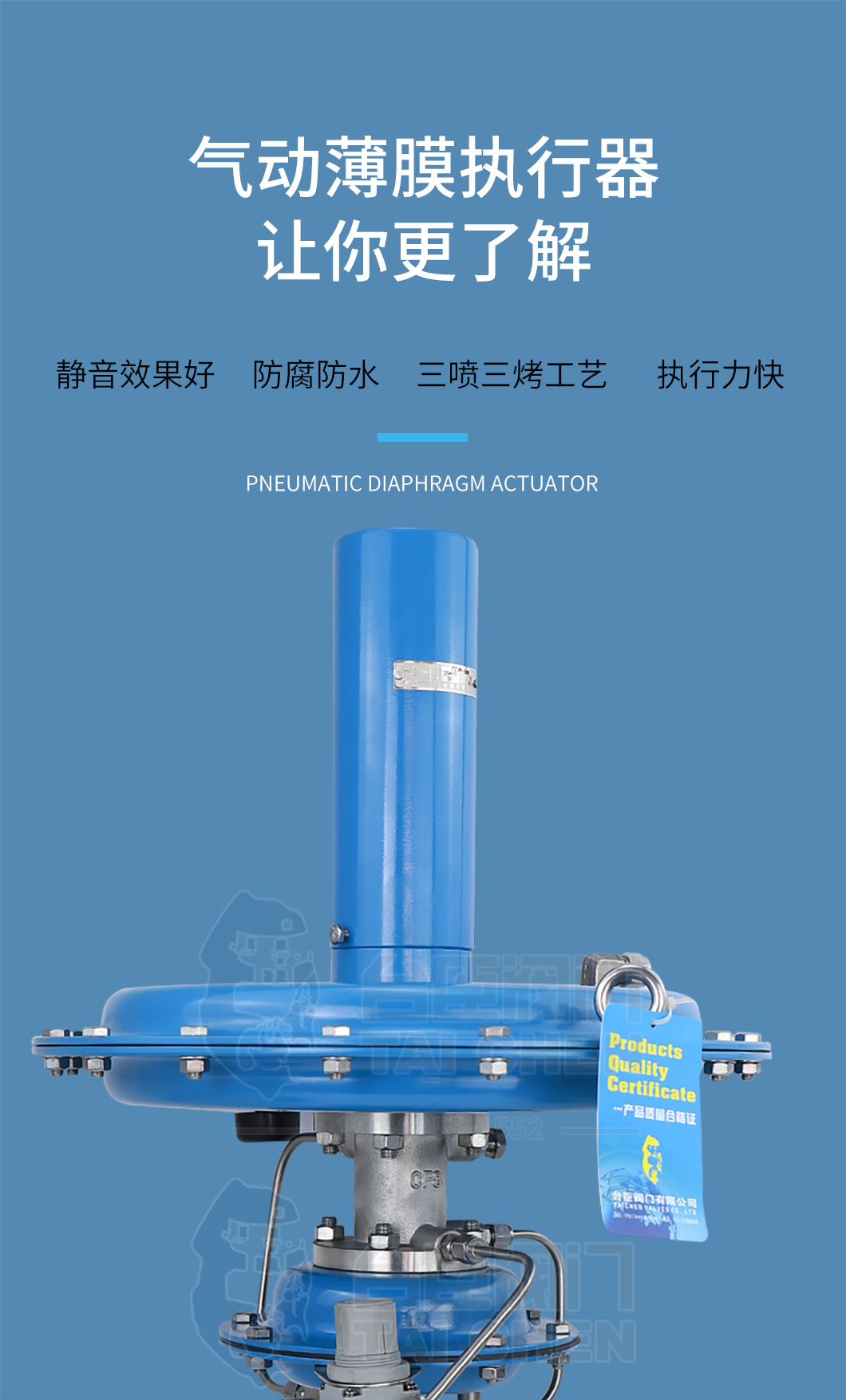

气动薄膜执行机构

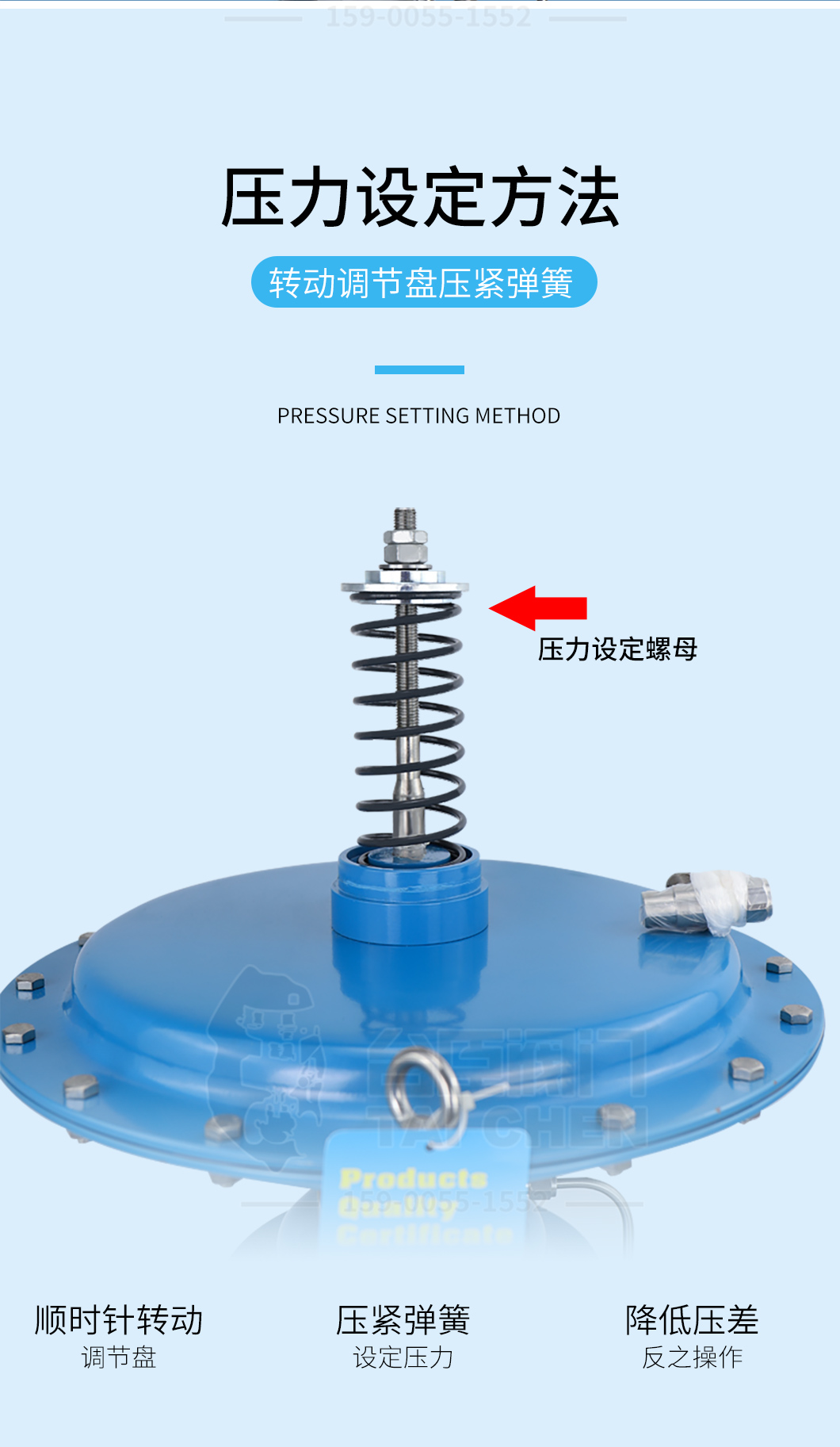

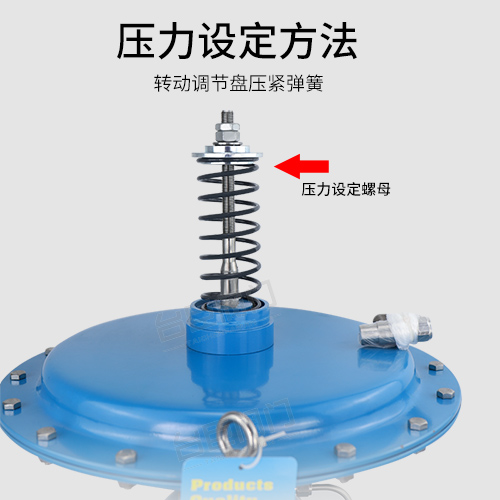

自力式微压调节阀如何调压力

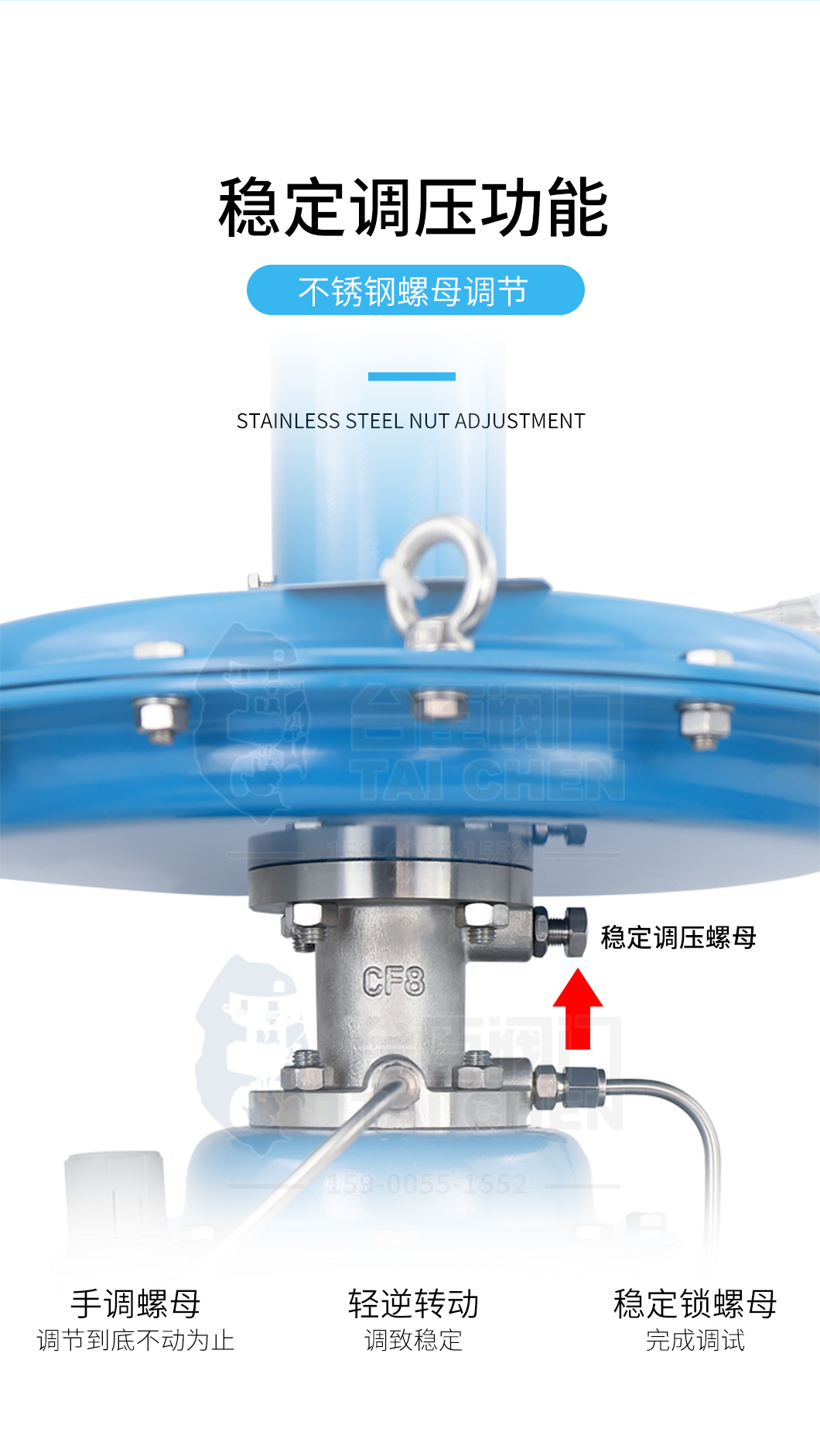

自力式微压调节阀调压介绍

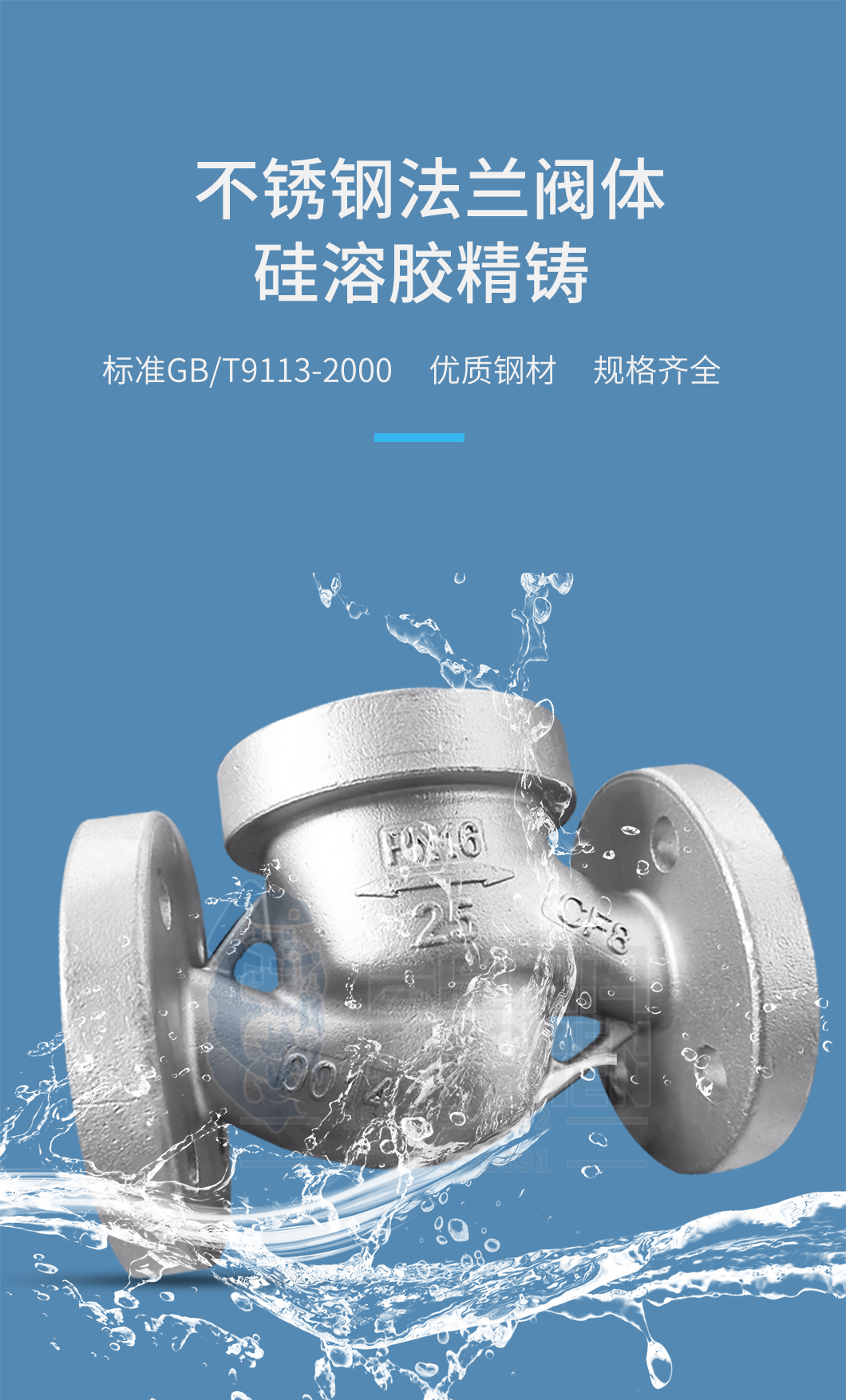

自力式微压调节阀硅溶胶精铸阀体

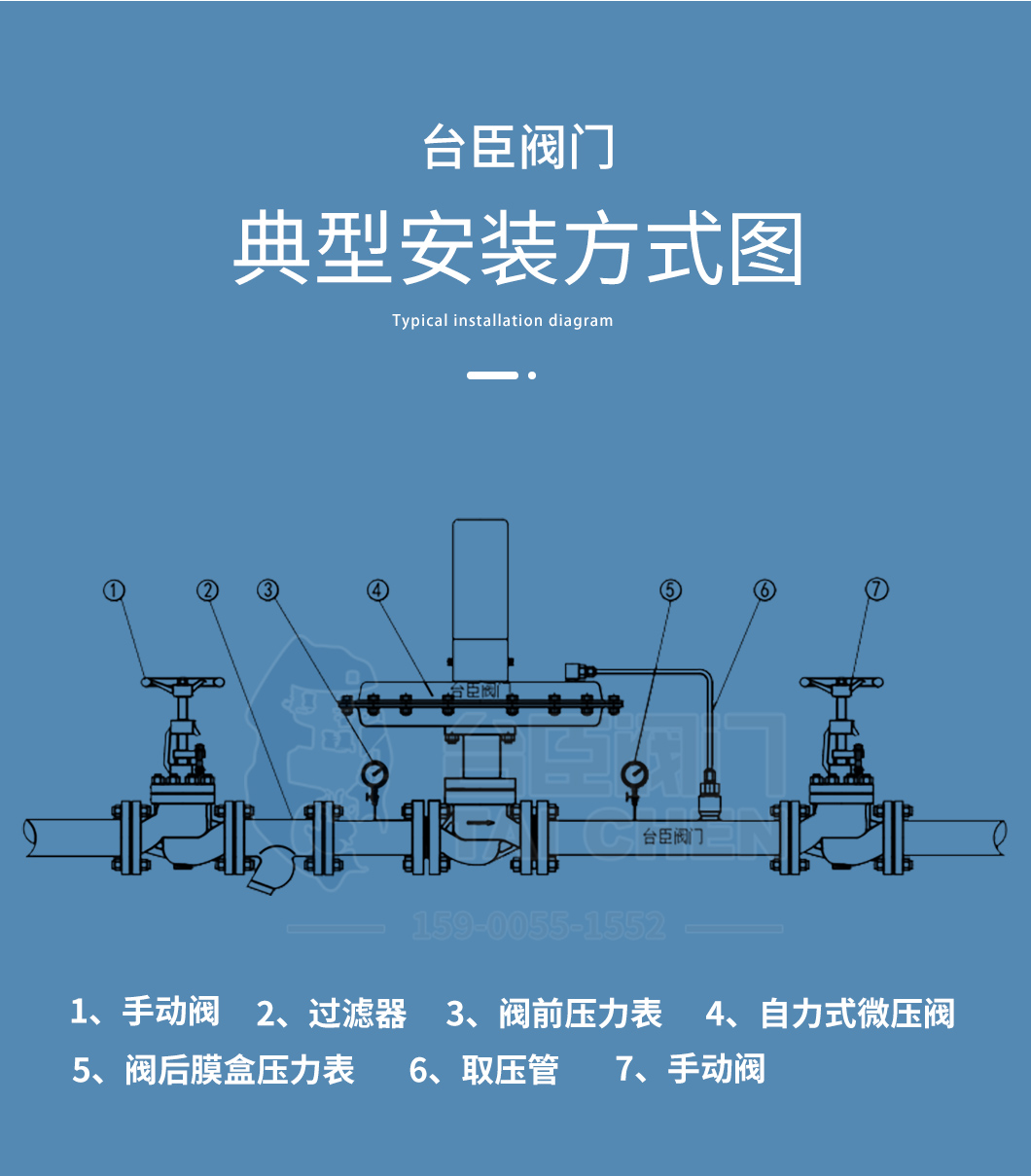

自力式微压调节阀安装图

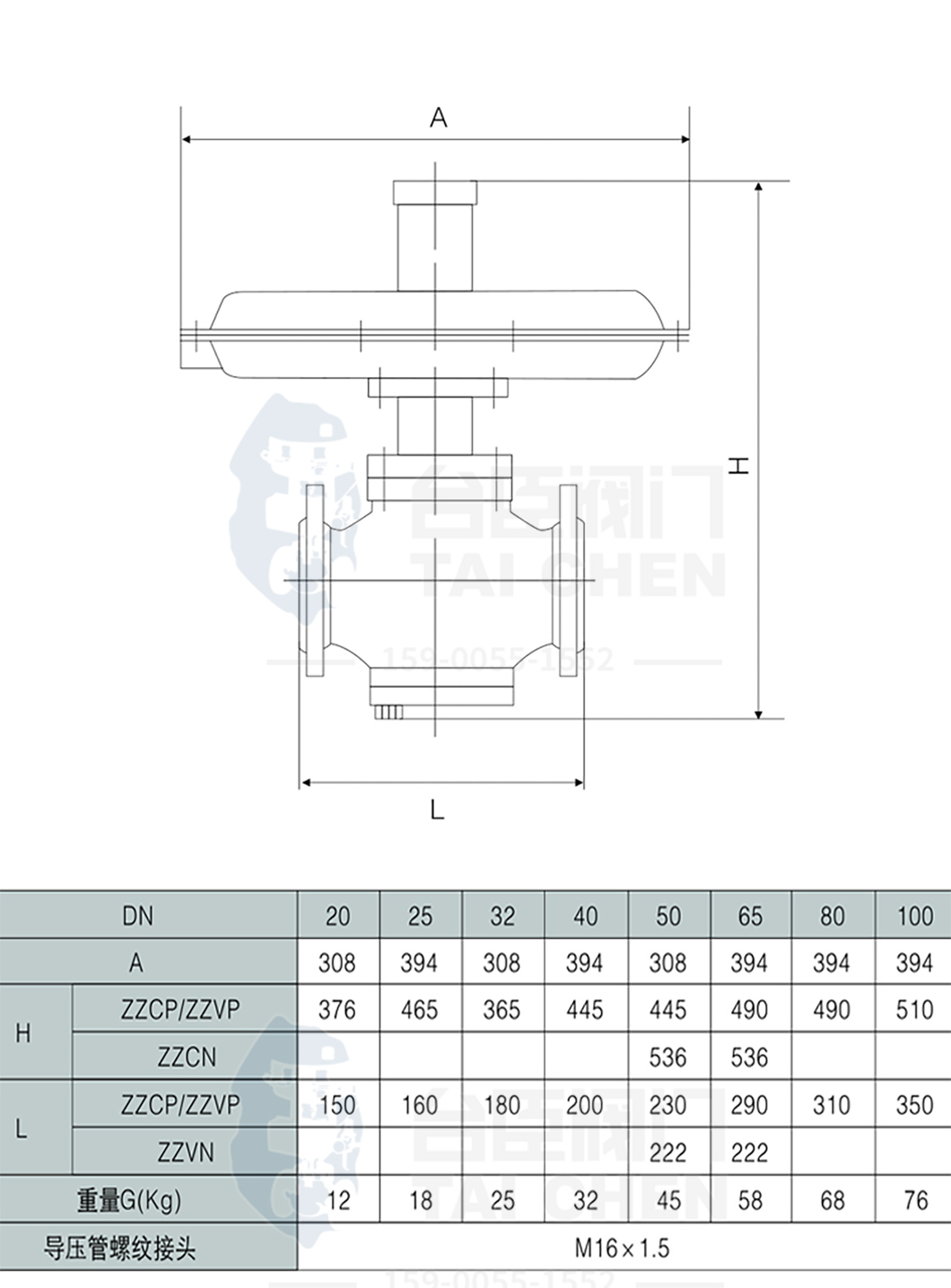

自力式微压调节阀尺寸图

自力式微压调节阀尺寸图

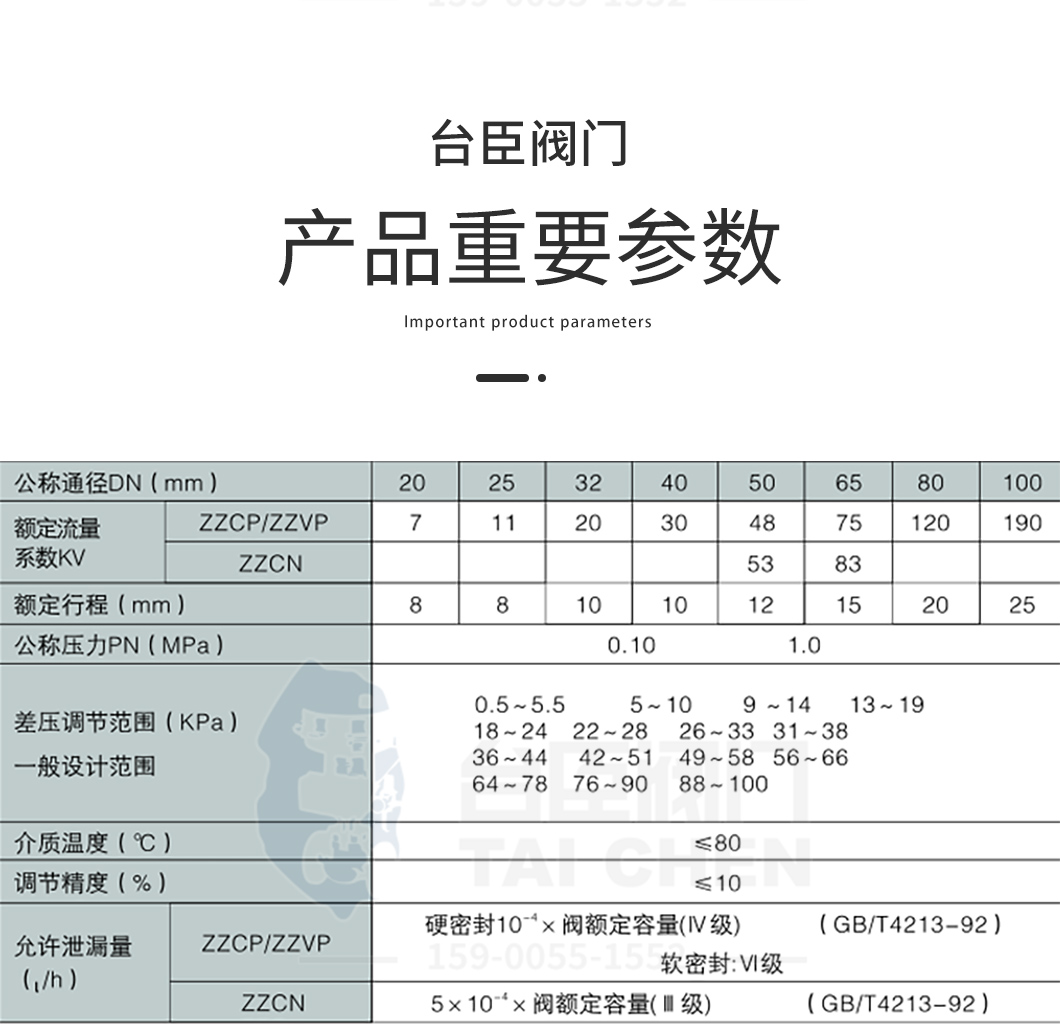

自力式微压调节阀产品参数
