当前位置:首页>产品中心>调节阀>电动调节阀-电动低温调节阀

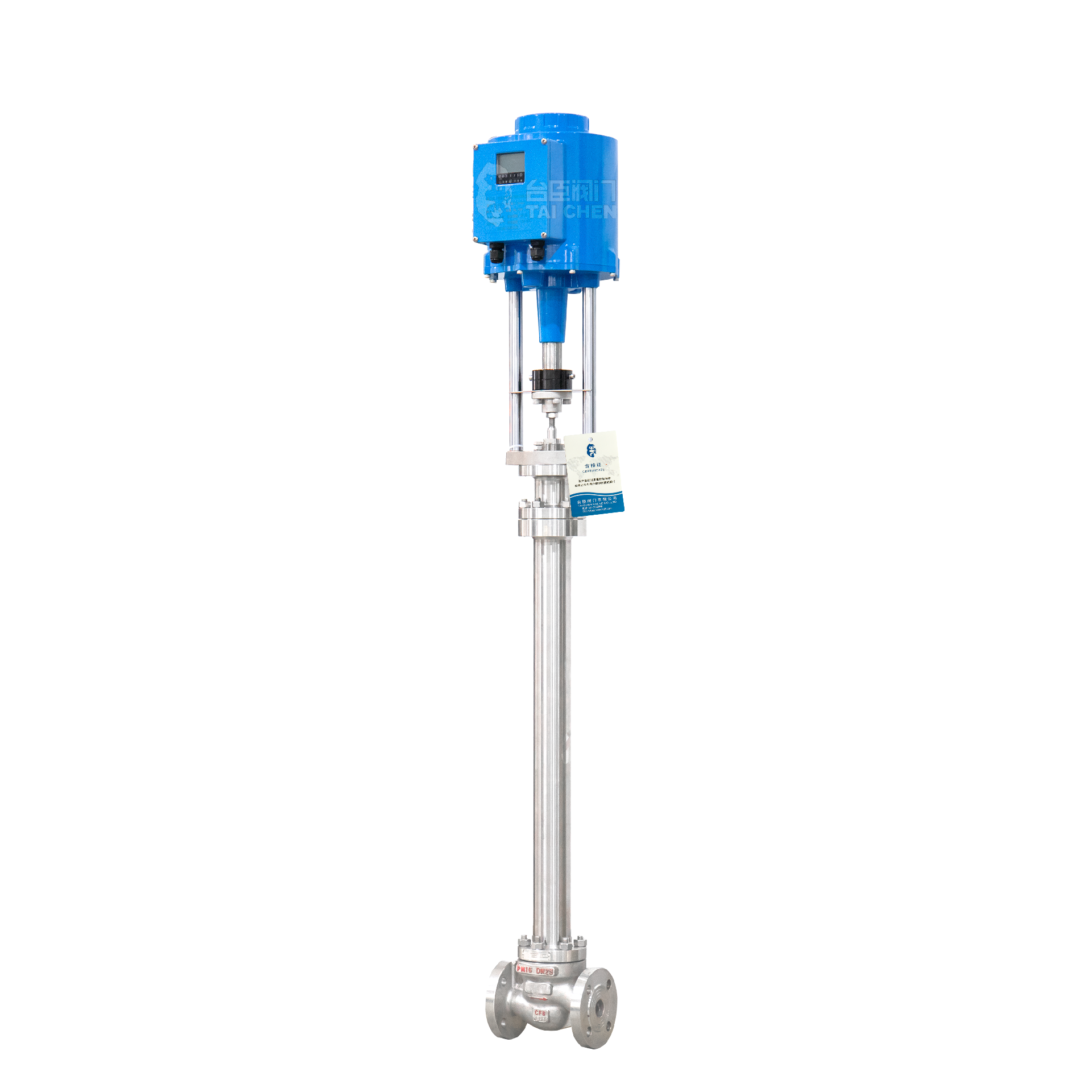

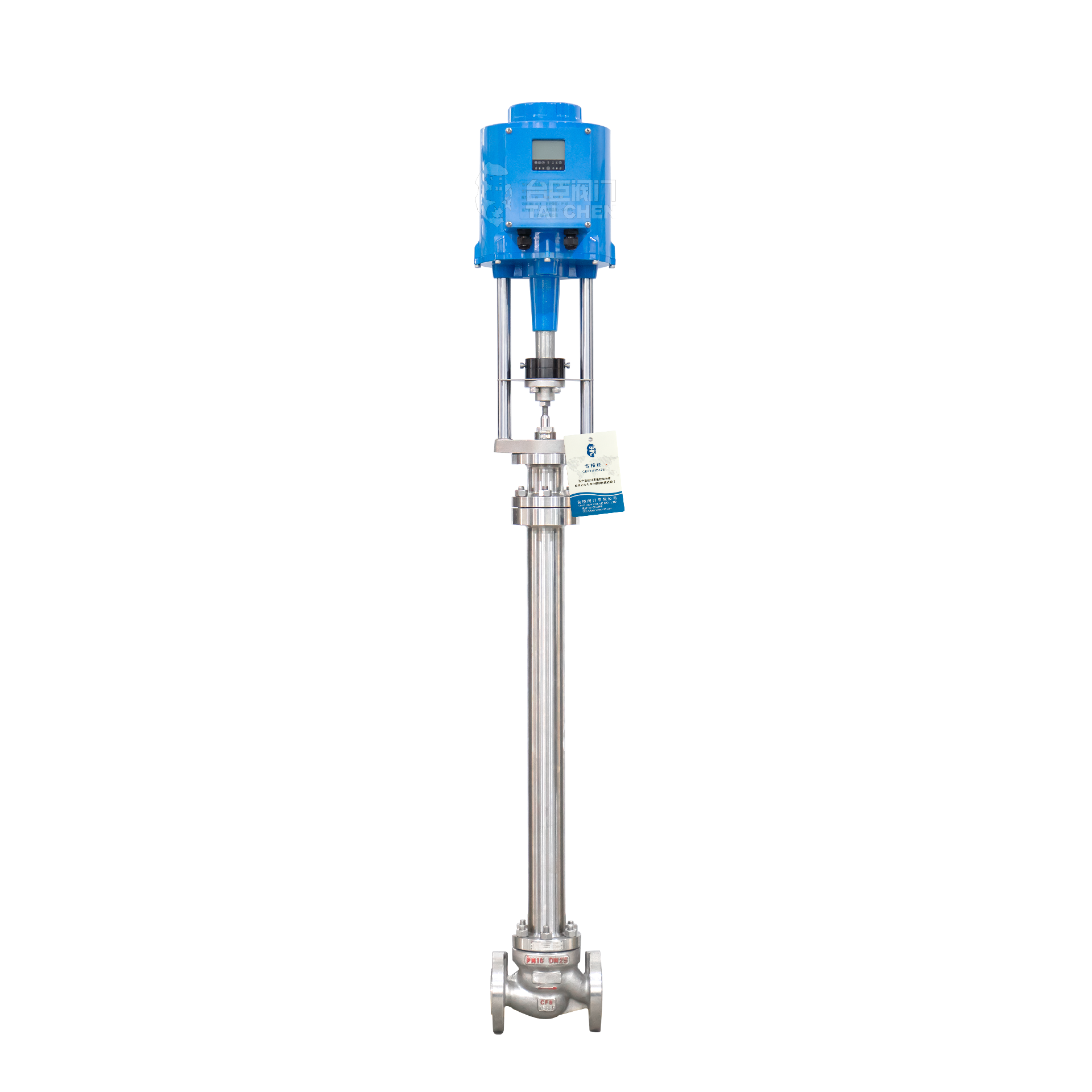

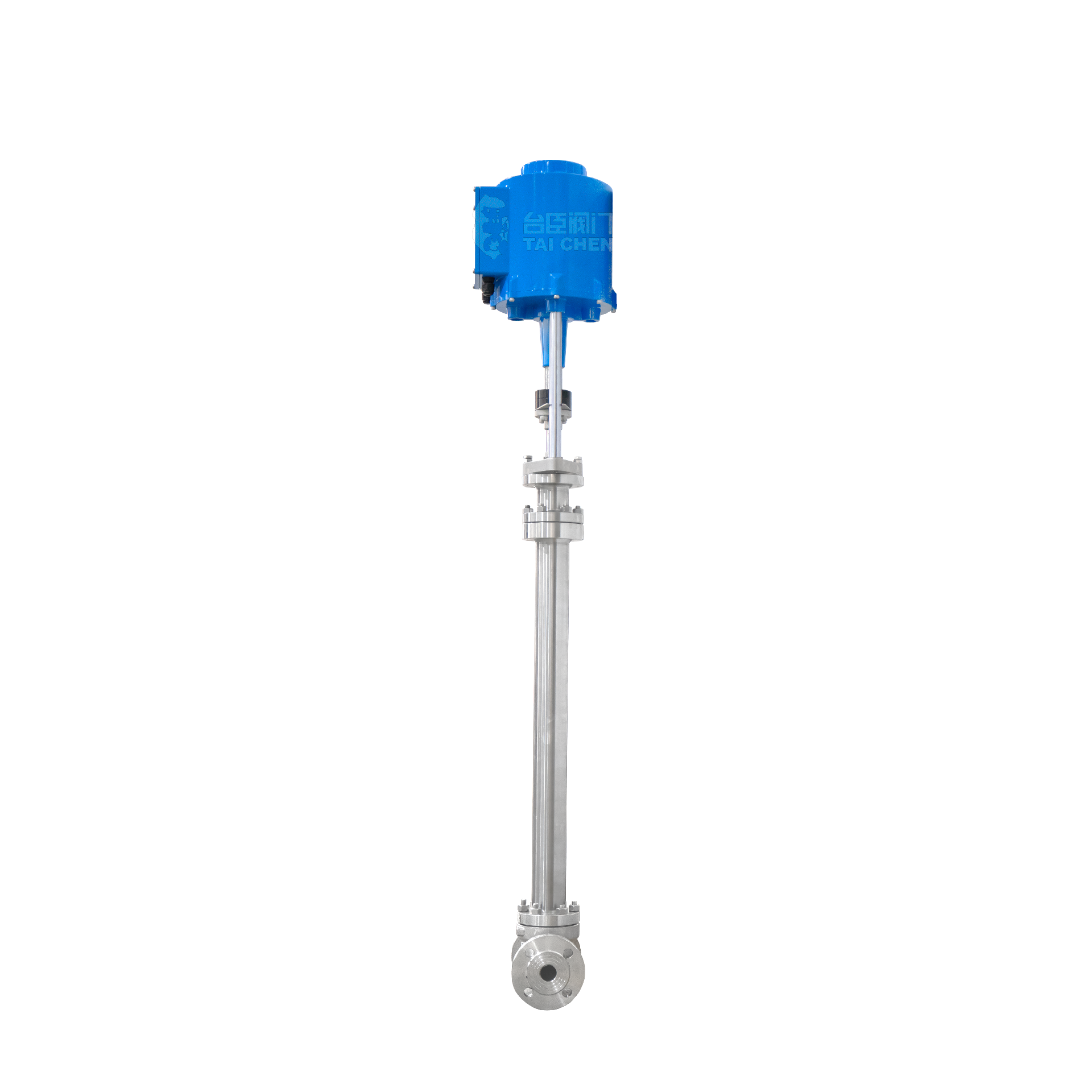

电动低温调节阀
电动低温调节阀
电动低温调节阀
电动低温调节阀
电动低温调节阀
电动低温调节阀
电动低温调节阀
电动低温调节阀

电动低温调节阀

¥1550~¥12899
品牌厂家:台臣/TAICHEN
产品型号:TCZ-TD941P
连接方式:法兰、螺纹、焊接
公称通径:DN15~DN300
阀体材质:不锈钢、
压力温度:PN16-64 -196~200℃
产品货期:下单后15个工作日内发货
服务优势:发货速度快,木箱包装,7天内无理由退货,厂家直销,价格实惠
在线询价

服务热线:15900877899(微信同号)021-57562898

产品优点
  • 耐低温

    阀体液氮深冷处理,耐低温-196℃

  • 阀杆加长

    新型的结构设计将阀杆加长,防止损坏执行器

  • 调节精度高

    伺服放大器采用深度动态负反馈,可提高自动调节精度。

  • 多种操作形式

    电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

  • 性能稳定

    误差小、动作灵敏、性能稳定、质量可靠。

  • 零泄露

    采用进口密封圈三氟材质,软硬结合,保证零泄露。

产品详情

电动低温调节阀概述:

ZDSDW电动低温调节阀是由电动执行器与低温型调节阀阀体组成,内含伺服功能,接受统一的4-20mA或 0-10V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于 0 ~ -196℃ 状态下工作,由电动执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。


电动低温调节阀应用场合:

电动低温调节阀是深冷场合使用的调节阀。采用长颈阀盖保温,阀座泄漏量符合ANSI标准,其结构紧凑,输出力大。低温阀门主要用于乙烯,液化天然气装置,天然气LPG LNG储罐,接受基地及卫星站,空分设备,石油化工尾气分离设备,液氧、液氮、液氩、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。输出的液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品。

波纹管密封保证了加长杆电动调节阀在低温场合不外漏。当调节阀的操作温度远远低于冰点时,应采取特定的预防措施,在某些情况下,必须用特殊结构来满足操作要求。主要的问题是适当的选择结构材料,特别是在低温操作条件下(到-101℃)。深冷是指温度低于-101℃的生产操作,这时要考虑许多附加因素。


电动低温调节阀使用注意事项:

1、电动低温调节阀应存放在干燥的室内,通路两端必须堵塞。不准堆置存放。

2、长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。

3、电动低温调节阀应安装在水平管道上,必修垂直安装。阀杆向上。

4、必修按图示箭头所指士介质进行安装。主要零部件材料。


电动低温调节阀主要技术参数

公称通径(DN)20253240506580100125150200250300
阀座直径(dn)20253240506580100125150200250300
额定流量系数(KV)单座6.91117.627.544691101762754406308751250
套筒6.310162540631001552503705809001300
允许压差(MPa)单座3.83.23.02.01.81.51.41.00,70.60.50.30.1
套筒6.46.45.25.24.64.63.73.73.53.13.12.62.2
公称压力(MPa)1.6、2.5、4.0、6.4
额定行程(mm)16254060100
阀盖形式低温型-10~-196℃、超低温型-196~-250℃
压盖形式螺栓压紧式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式单座式、套筒式
流量特性等百分比、直线型
配置执行器类别3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%


电动低温调节阀主要零件材料

1阀体WCB304316316L
2垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
3

阀座/套筒

304304316316L
4阀芯304304316316L
5导向套/并帽304304316316L
6中垫PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片PTFE石墨垫片
7阀盖WCB304316316L
8阀杆304304316316L
9隔热板碳钢304316316L
10填料PTFE/石墨PTFE/石墨PTFE/石墨PTFE/石墨
11螺栓25不锈钢不锈钢不锈钢
12填料压盖WCB304316316L


订货须知

订购电动低温调节阀需要提供以下资料: ● 调节阀名称、型号; ● 公称通径(mm) ; ● 公称压力 (MPa) ; ● 额定流量系数(Kv) ; ● 固定流量特性 ; ● 介质名称、阀前后压力、温度、流量等 ; ● 整机作用方式(电开、电关)及输入信号 ; ● 阀体、阀内件及填料材质 ; ● 附件(操作器、伺服放大器等);其他特殊要求 。
