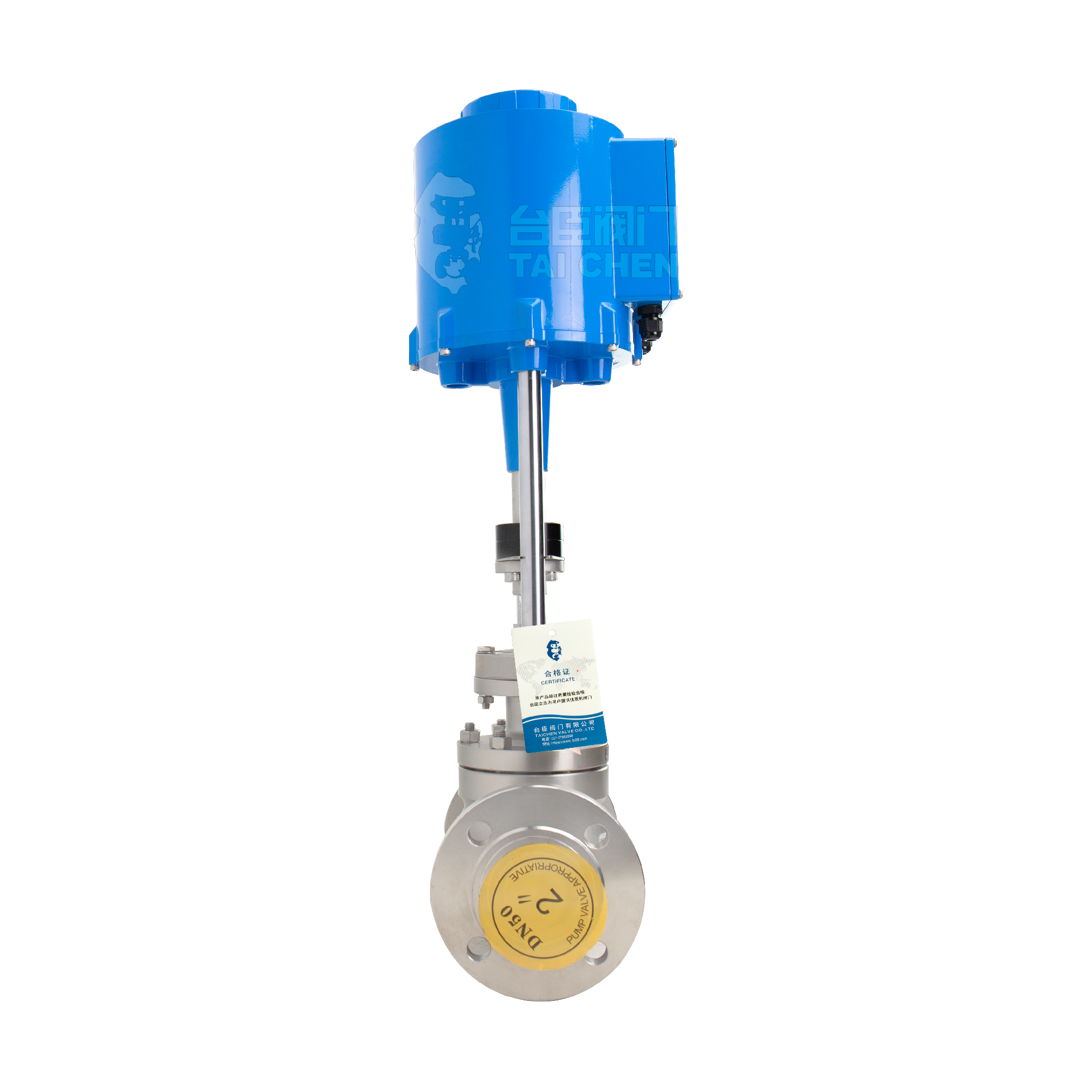

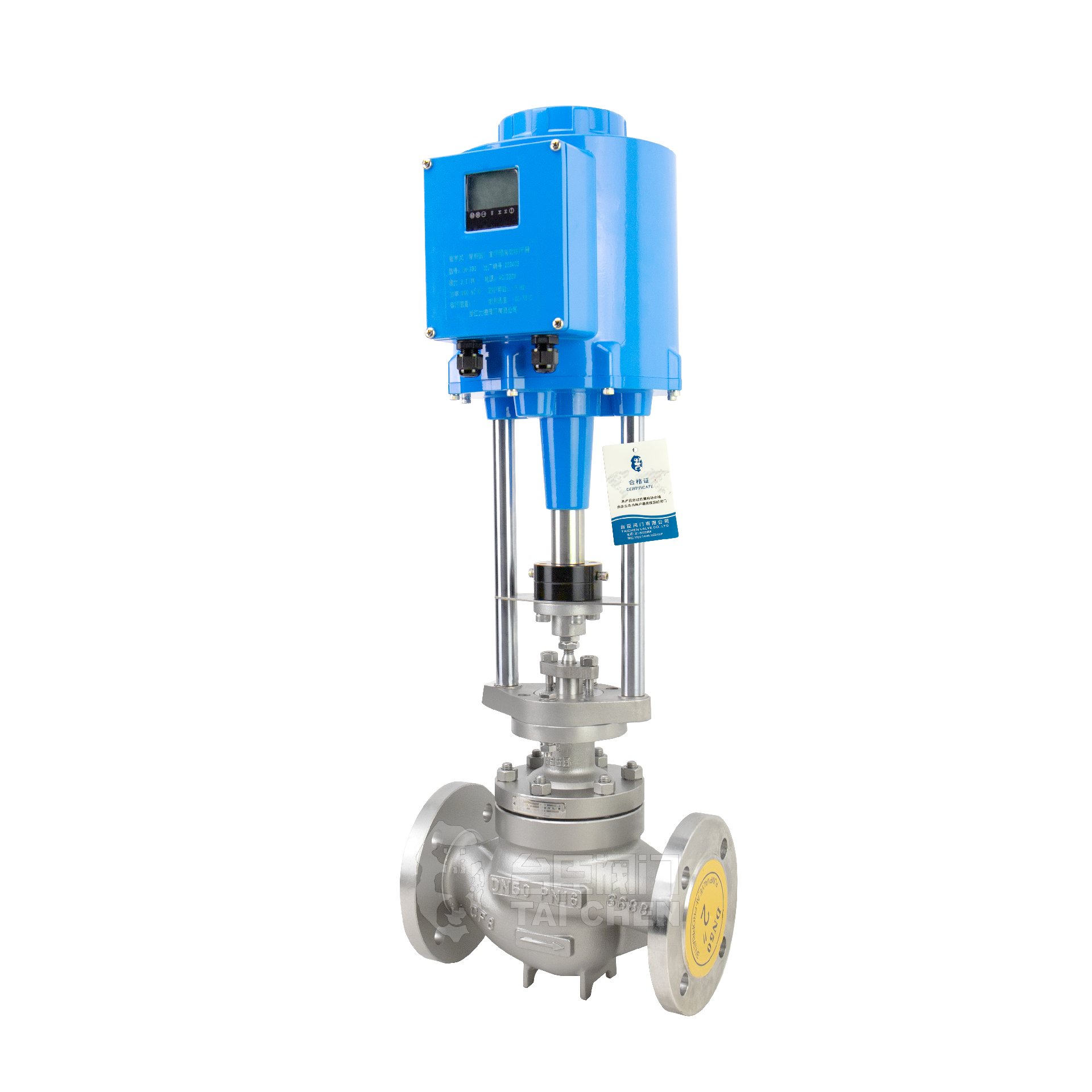

电动单座调节阀

• 可调节范围大

  可调节范围大，固有可调比为50，流量特性有直线和等百分比。

• 零泄漏

  调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。

• 调节精度高

  伺服放大器采用深度动态负反馈，可提高自动调节精度。

• 多种操作形式

  电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。

• 性能稳定

  误差小、动作灵敏、性能稳定、质量可靠。

• 专业选型

  根基用户提供的流量、压力提供选型规格书及控制方案图。

电动单座调节阀介绍：

电动单座调节阀由电动执行器和调节阀阀体两部分组成，工作以3810L（或其他品牌）系列电子式执行器是以220V 单相交流作为驱动电源，接受来自计算机、调节器或操作器的DC4-20 mA或DC0V~10V输入信号，产生轴向推力，通过连接杆，改变阀芯与阀座间的流通面积，直到电动执行机构的位置反馈信号与输入信号相符，从而达到自动调节工艺参数的目的。电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

电动单座调节阀主要参数：

1、产品口径：DN32、DN40、DN50、DN65、DN80、DN100、DN150

2、控制信号：输入/输出0-10V ,4-20mA

3、额定电压：24V/220V(可选）

4、额定功率：40W

5、流量特性曲线：直线/等百分比流量特性

6、阀体：不锈钢、铸钢

7、内件：不锈钢

8、弹簧：不锈钢

9、膜片：三元乙丙埋纤

10、工作温度：2℃-95℃

11、公称压力（PN）：1.6MPa

12、行程：DN32-DN80:20mm，DN100-DN150:40mm

13、泄漏率：0….0.02% Kvs

14、阀控制方式:智能调节型（常用）/比例积分型

电动单座调节阀安装：

1、为维护本调节阀的性能，安装时请注意下述事项：

◎ 请勿损伤阀与配管连接法兰的密封面，以免造成密封泄漏。

◎ 将本调节阀从包装箱内取出时，建议在调节阀较重时使用吊带吊运，使用的吊带承吊重量必须与阀的重量相符，以免损伤调节阀。

◎ 请充分清洗配管内部，去除杂物、焊渣后再安装调节阀，若有异物，将引起阀芯与阀座间泄漏。若杂物进入阀杆与阀盖之间的导向部分，将引起动作不良。

◎ 电气配线接口的塞子和盖等，在本调节阀与配管安装完成后及电气配线工程开始之前，请不要打开。

◎ 本调节阀在安装到工艺配管上时，请不要使其受到撞击、摔落等剧烈冲击。否则将引起故障，必须重新调试。

◎ 本调节阀执行机构在带有手动操作机构的场合下，要确保有安全且易于操作的场地并且要兼顾出线口方向。

◎ 安装管道上有振动或阀口径较大（阀自重较重）时，应安装支撑架。不要将本调节阀安装在有剧烈振动和对调节阀施加过大载荷的场合。

◎ 不要将执行机构颠倒安装。

◎ 在安装前，应对管道进行清洗，阀门入口处应留有足够的直管段长度，并在本调节阀入口的前方尽可能配过滤器，要注意好管道法兰与阀体法兰连接时的同轴度。

◎ 如果在室外安装，请不要在雨天进行配线作业。

◎ 安装场所若受辐射热、直射日光的影响超出电动执行器的允许温度范围时，请用适当遮蔽板或隔热材料进行保护。

◎ 电动执行器带空间加热器时请采用必要的保温措施。

2、安装场所允许的环境温度说明

本调节阀安装使用的环境温度，必须符合订购调节阀时技术参数表上提供的使用环境温度，超出规定的环境温度，可能会导致意外故障，甚至意外事故发生。

如无特殊说明，本调节阀一般使用在环境温度为：-25℃~60℃的场合下。

电动单座调节阀配线说明：

◎ 产品的安装必须严格按照中华人民共和国危险场所安全规程的规定。

◎ 内外接地牢固、可靠。

◎ 连接电源的接线端子，其爬电距离及电气间隙应大于8mm。

◎ 为避免电源线的干扰，信号线请采用屏蔽电缆线，并与电源线屏蔽。

◎ 电源配线要有足够的容量以满足执行器额定电流及起动电流要求。

◎ 在配线过程中应确保外部电线接口密封防水，防爆场合应严格检查配线，确保接口部位符合防爆要求，以免漏电失火。

◎ 请为电动执行器安装地线，连接电源及信号线时，请先切断电源以防触电。

◎在配线过程中应确保外部电线接口密封防水，防爆场合应严格检查配线，确保接口部位符合防爆要求，以免漏电失火。

订货须知

订购电动单座调节阀需要提供以下资料： ● 调节阀名称、型号； ● 公称通径(mm) ； ●公称压力 (MPa) ； ● 额定流量系数(Kv) ； ● 固定流量特性 ； ● 介质名称、阀前后压力、温度、流量等 ； ● 整机作用方式（电开、电关）及输入信号 ； ● 阀体、阀内件及填料材质 ； ● 电压是否需要防爆，对执行器品牌没有用其他要求，如果有请提供品牌名称；其他特殊要求 。
