电动三通调节阀的结构特征及工作原理

电动三通调节阀的介绍：

电动三通调节阀，是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流或者分流阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 或0-10V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

电动三通调节阀的结构特征：

1、电动三通调节阀工作时，一个通道完全关闭，另一通道完全打开。关闭力与单座阀的关闭力相同。

2、电动三通调节阀已从单座阀和双座阀进行了更改，并使用阀芯本身进行了导向。

3、由于小直径的不对称力较小，因此当DN≤80时，可在分歧情况下使用汇流调节阀。

4、电动三通调节阀的滑阀与套筒阀的套筒相同，节气门部分开有两种类型的窗口和一个小孔，后者具有降低噪音和减少共振的功能。

电动三通调节阀的工作原理：

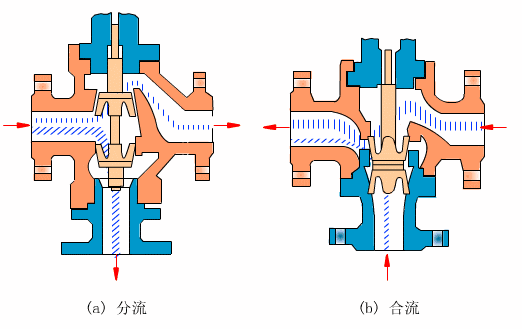

电动三调节阀阀体为三通结构，即一进两出（分流型），两进一出（合流型），其中合流型用于将两种流体混合成第三种流体，或两种不同温度的同种流体，混合成同一温度流体。而分流型则是将一种流体分成两路流体。

电动三通调节阀有3个出入口与管道相连，相当于两台单座阀合成一体，按作用形式分为三通合流调节阀和三通分流调节阀两种。

合流调节阀有两个进口和一个出口，原理是两种流体通过阀加以混合，例如两种不同温度的流体通过阀，混合温度介于前两者之间的流体。

分流调节阀有一个入口和两个出口，是把一种流体通过阀后分成两路，当阀在关闭一个出口的同时就打开了另一个出口。
